Szerelési útmutató szekcionált garázskapukhoz 190 mm-ig terjedő belmagasságú szekcionált garázskapukhoz

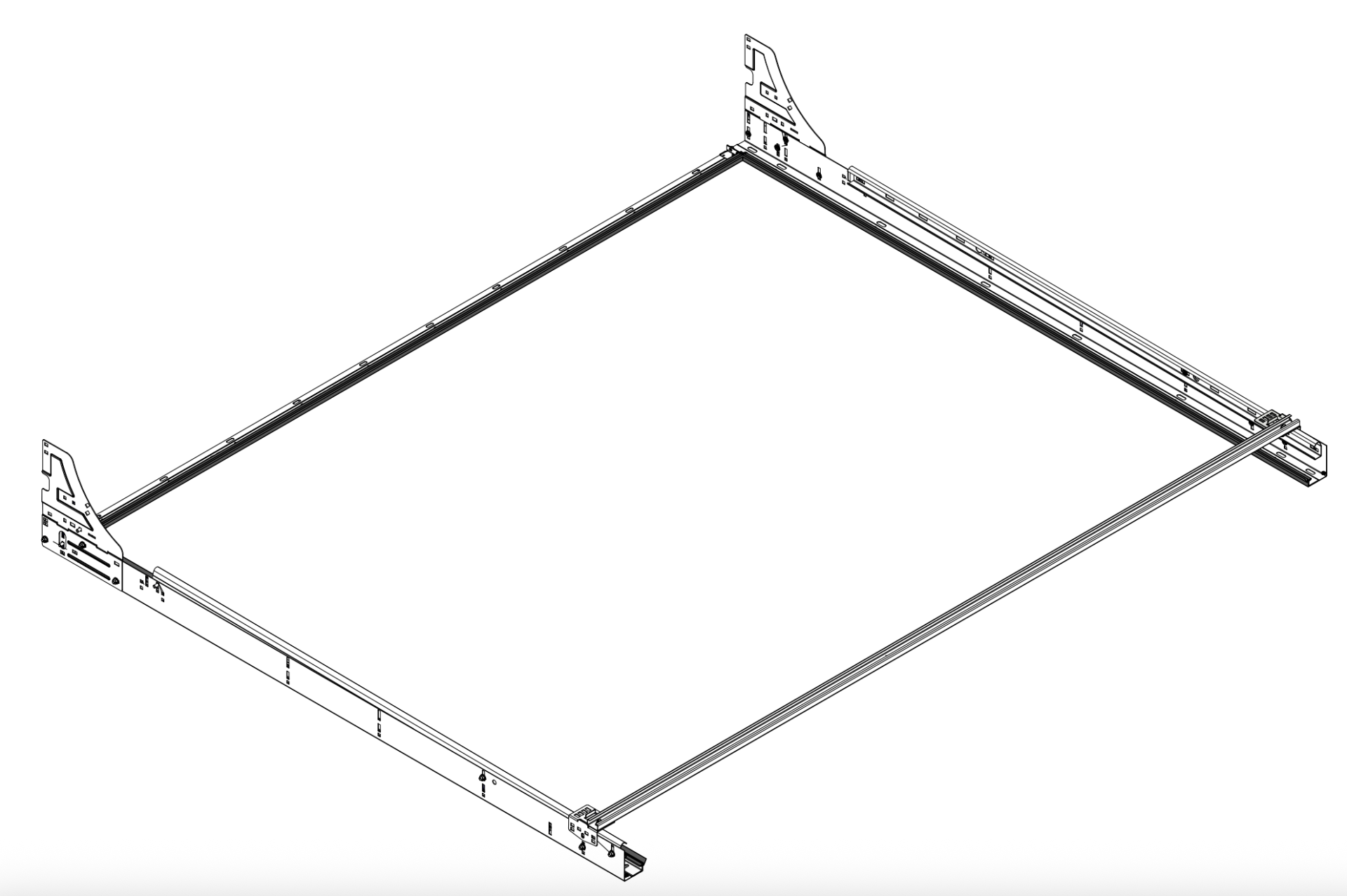

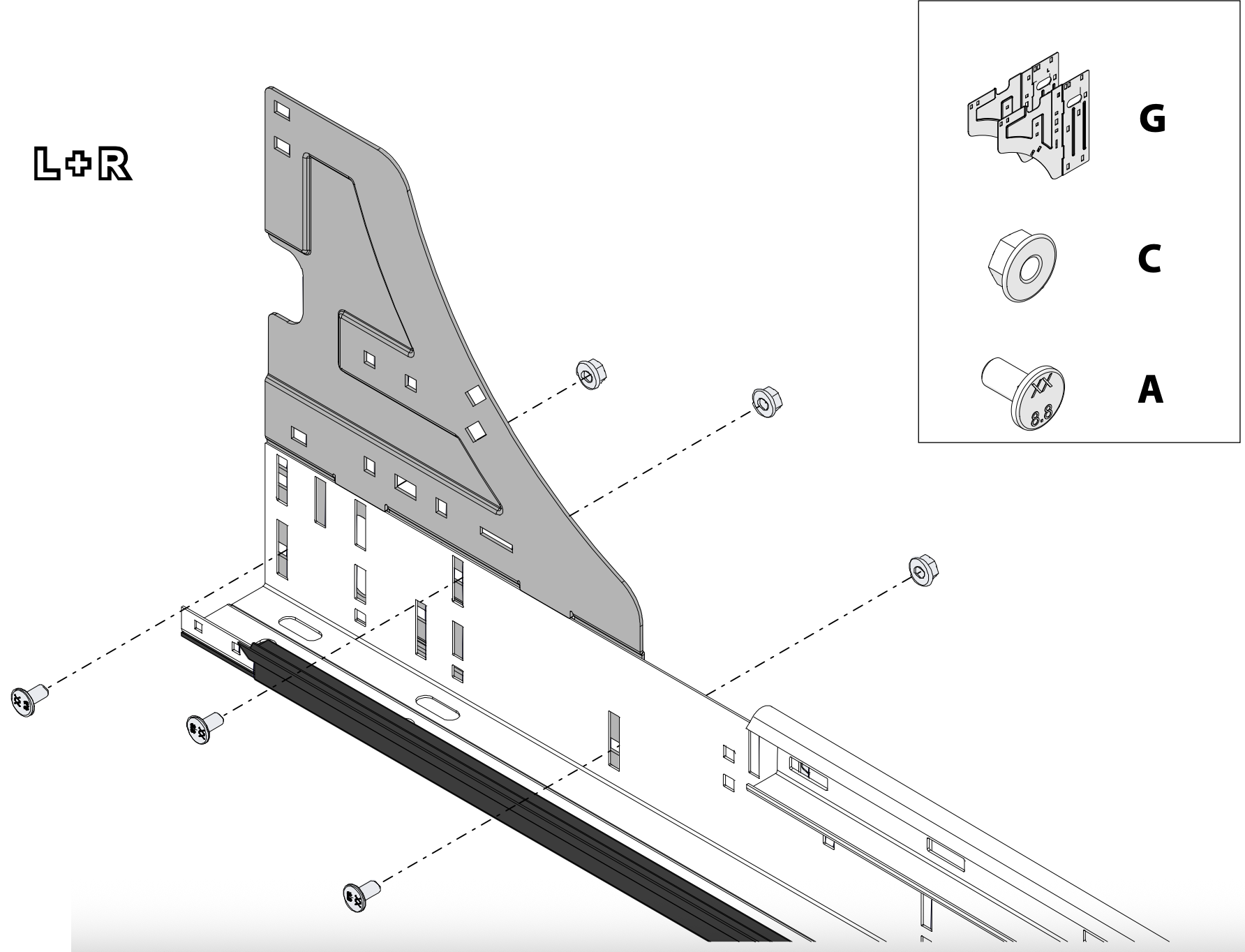

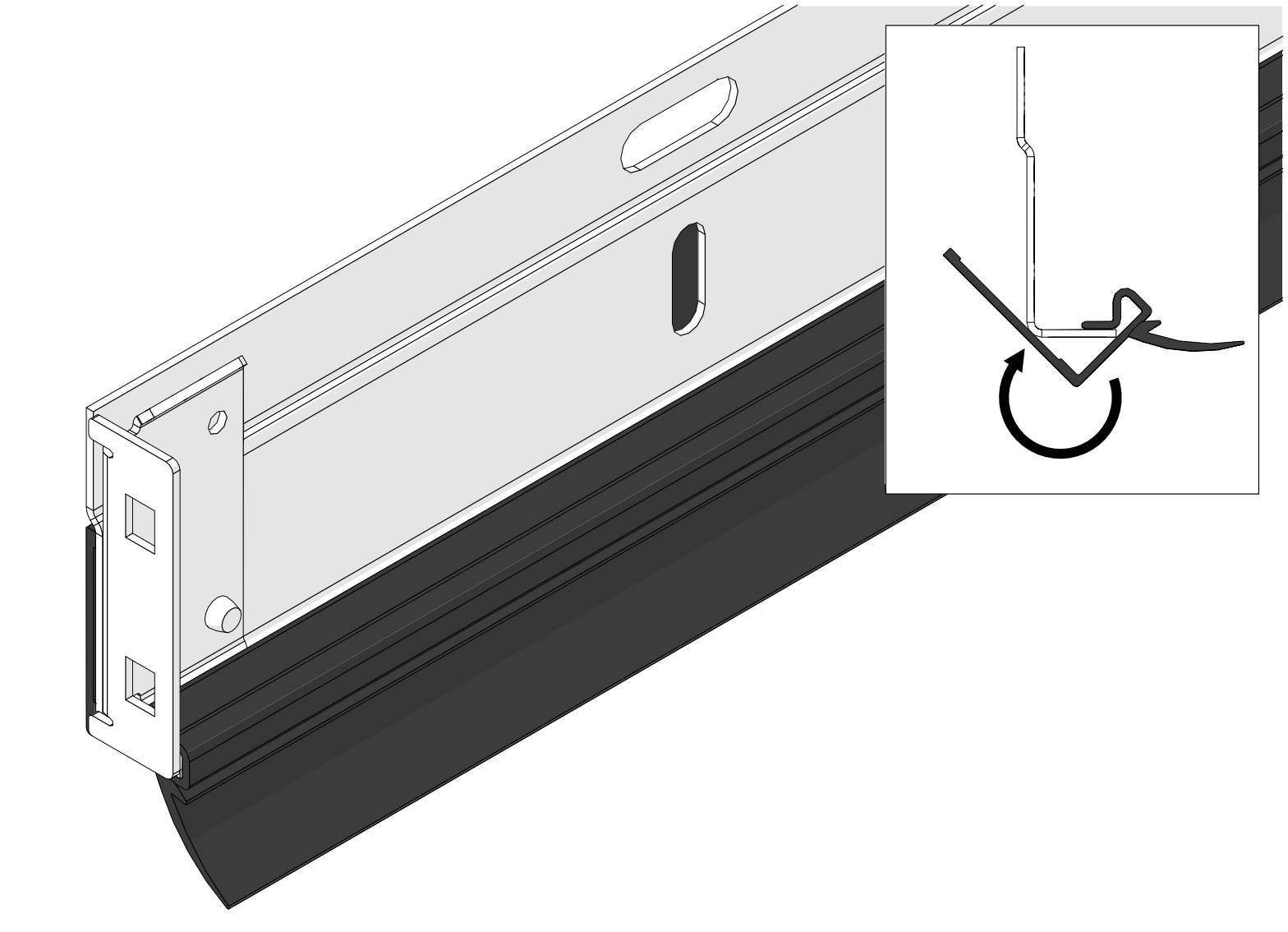

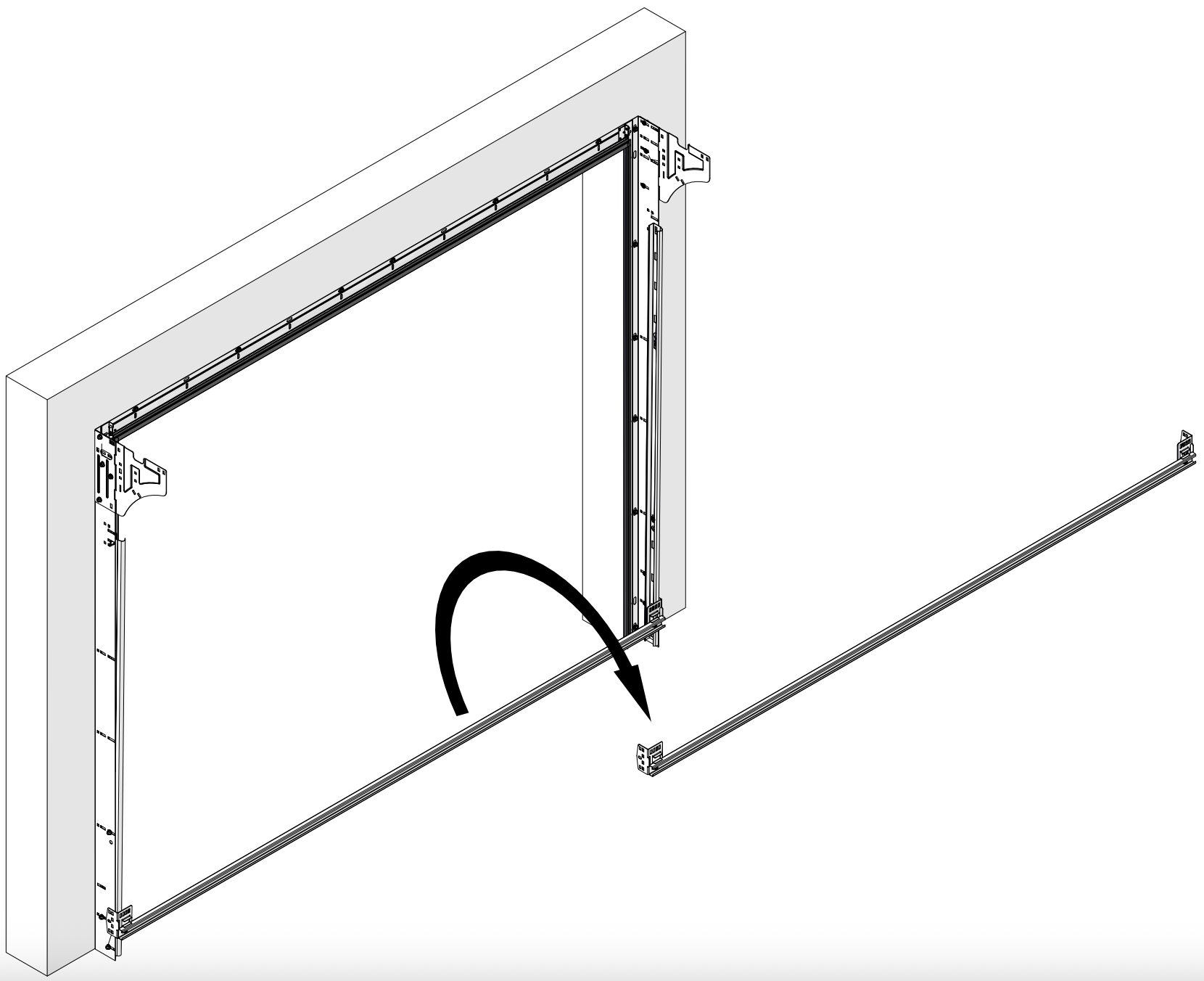

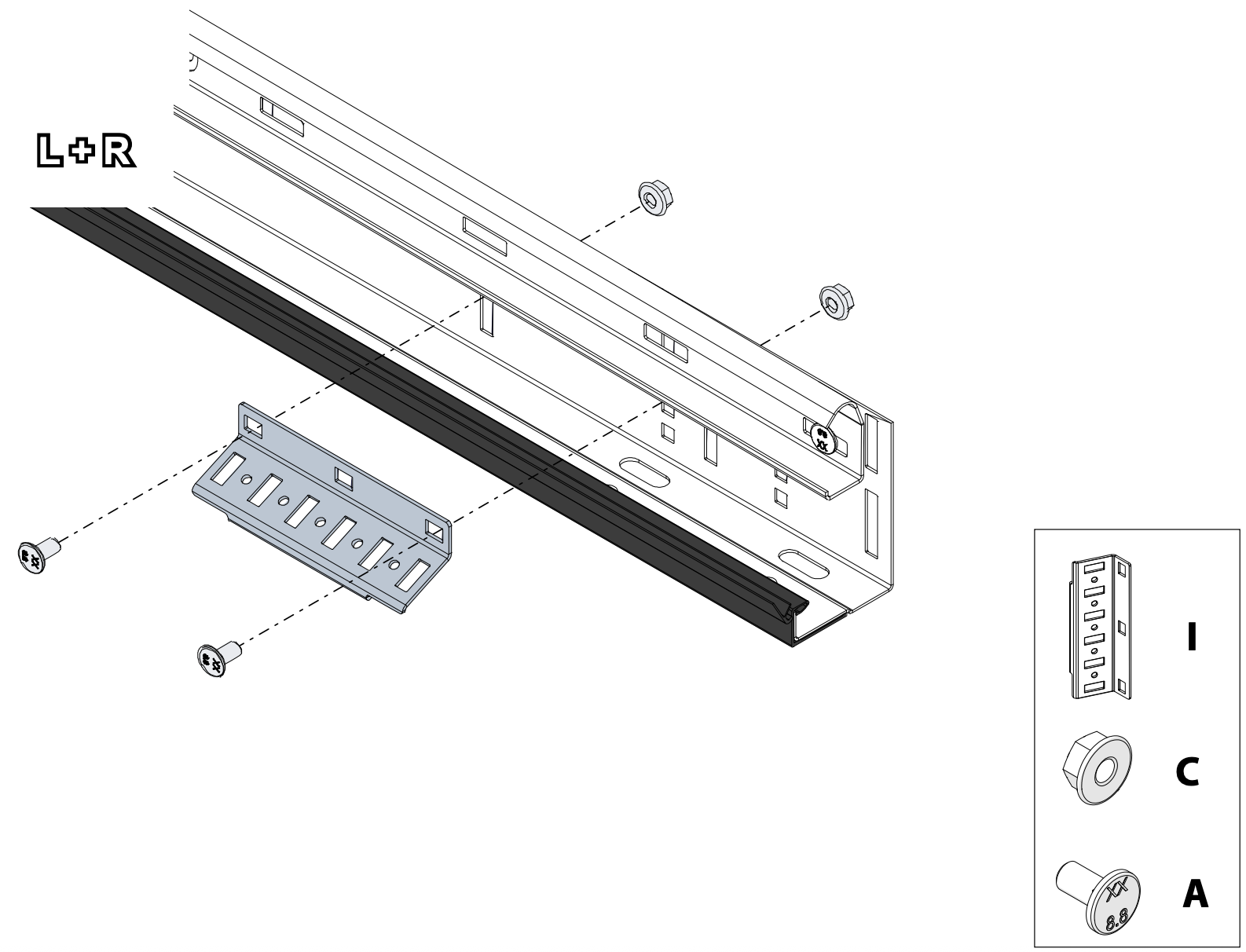

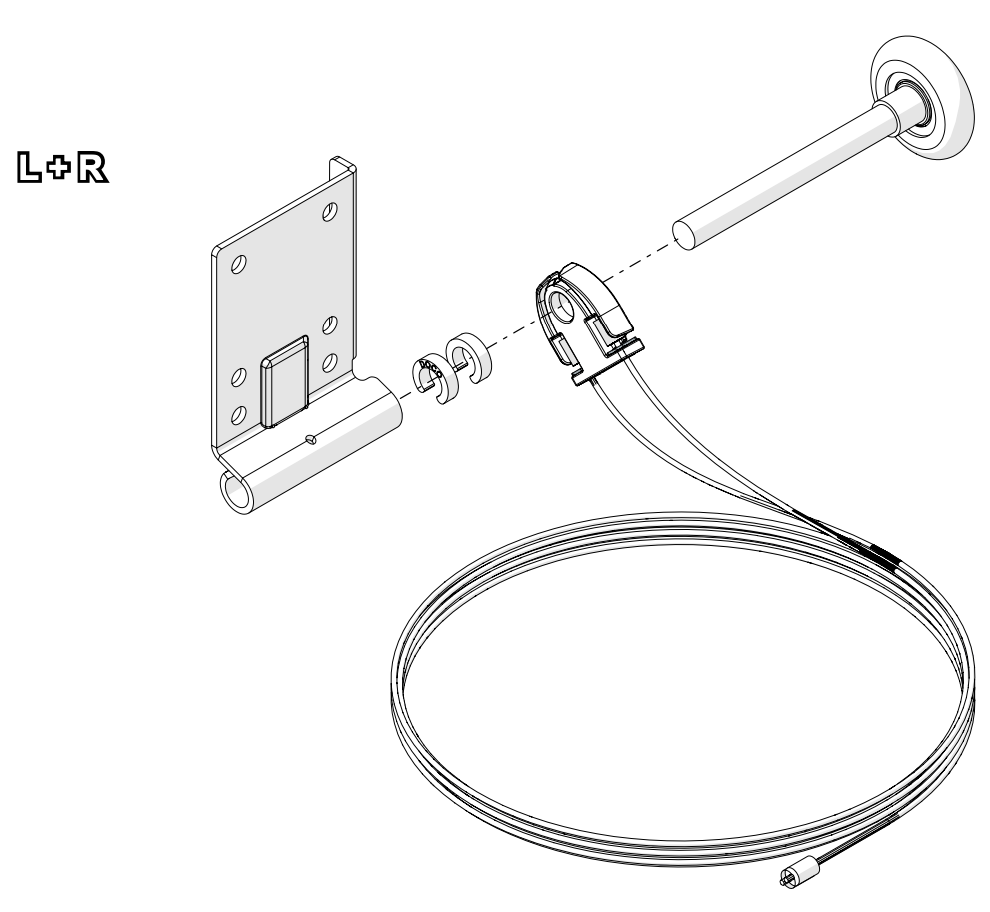

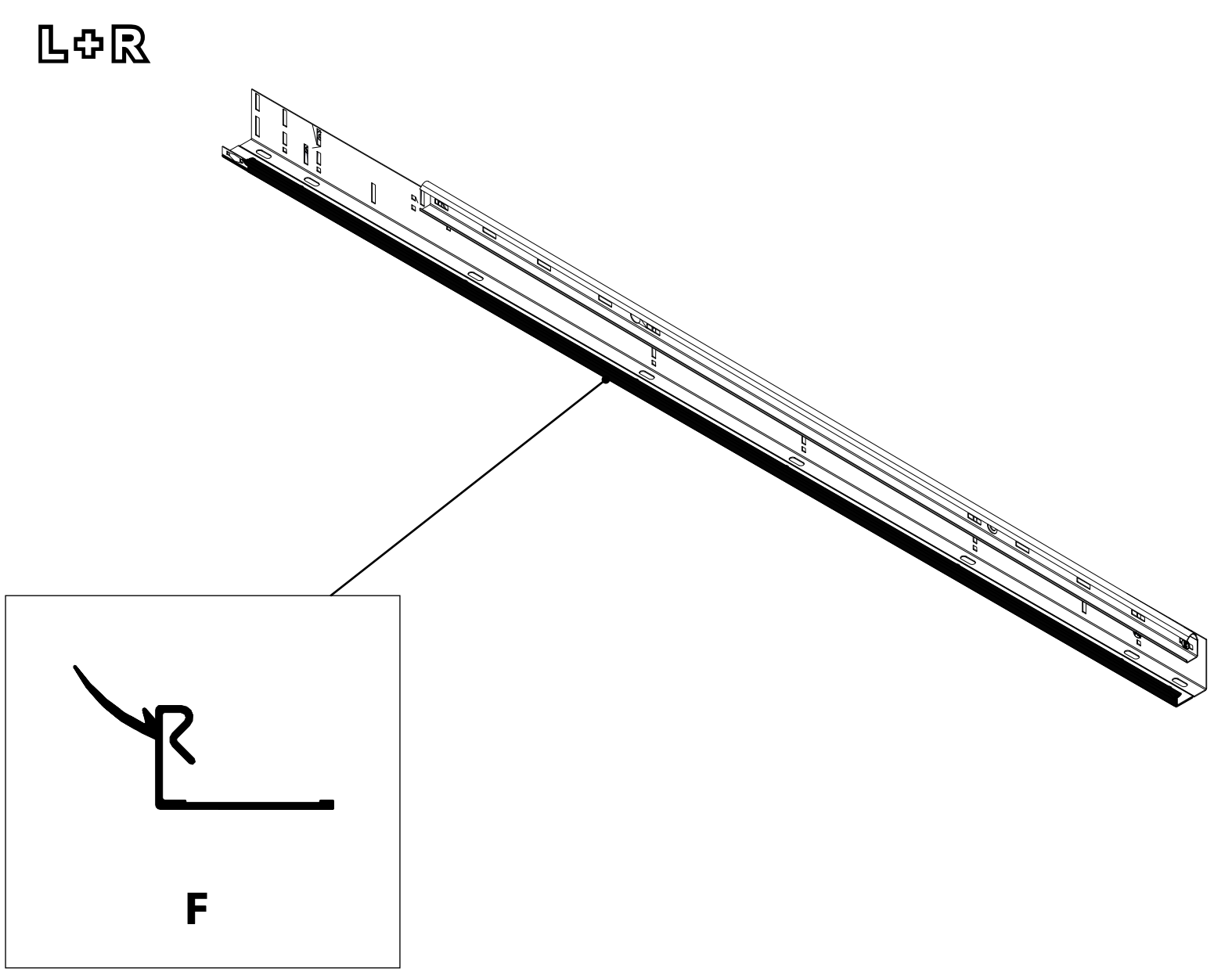

1. Szerelvények előkészítése a beépítéshez

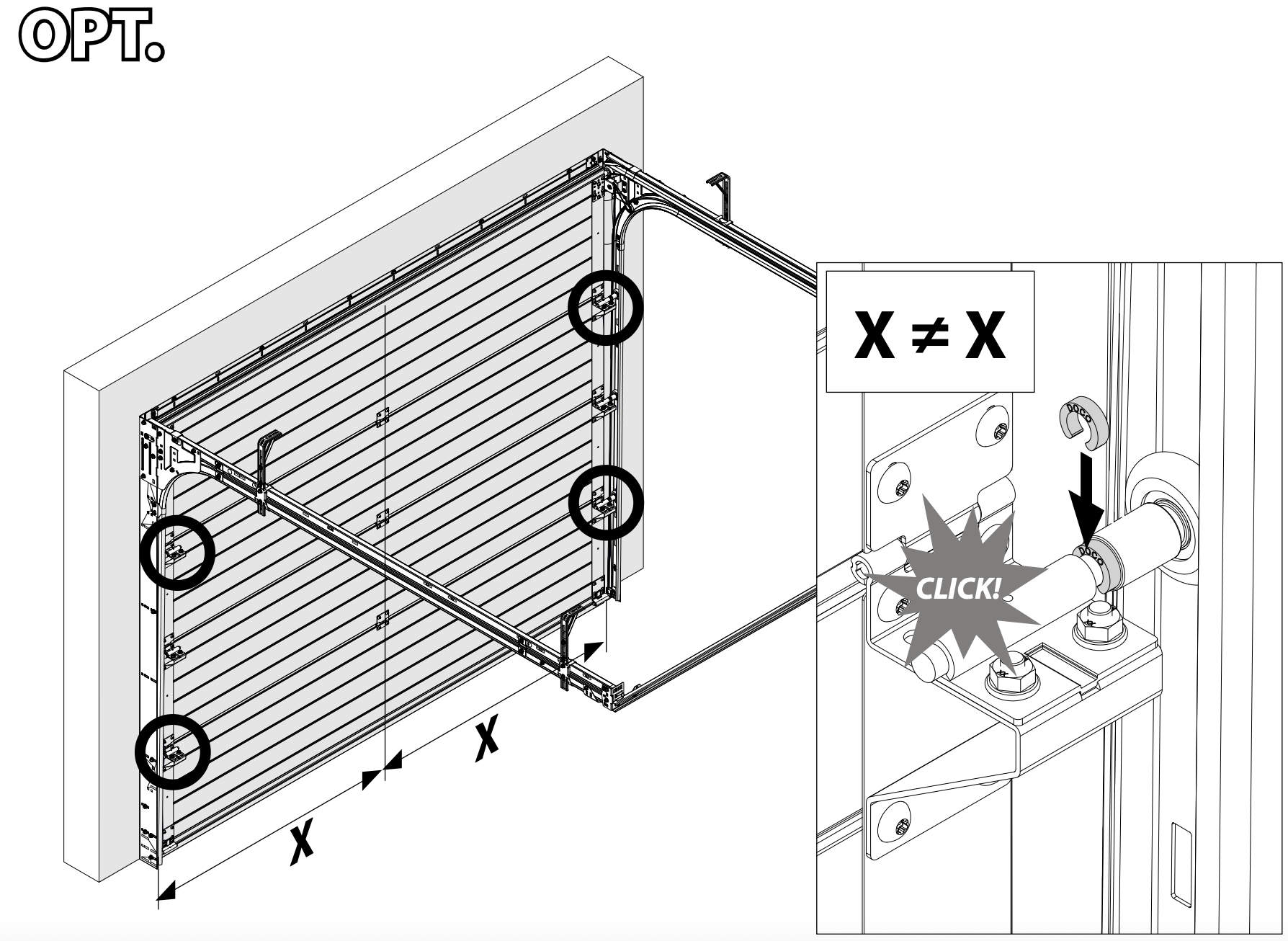

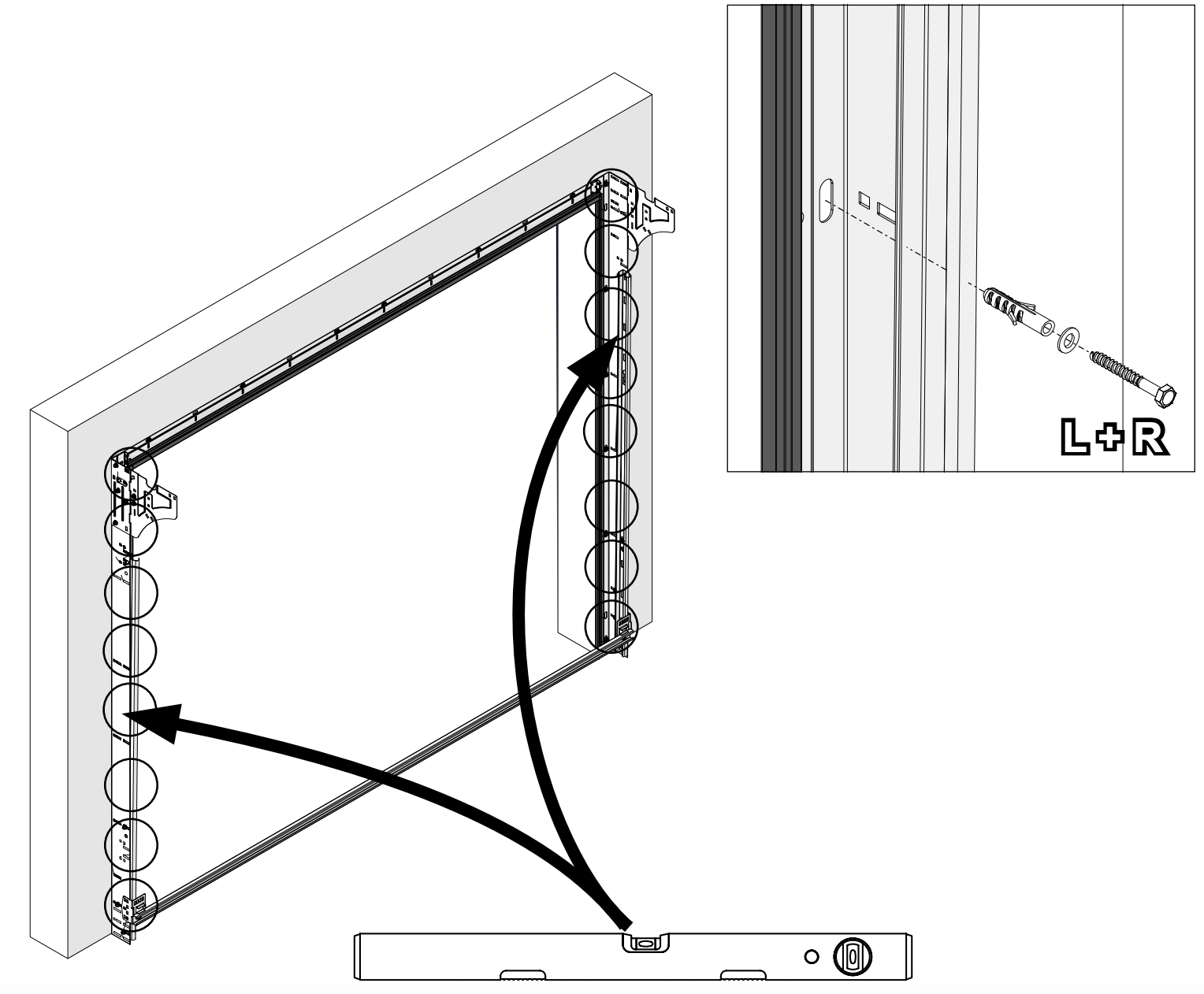

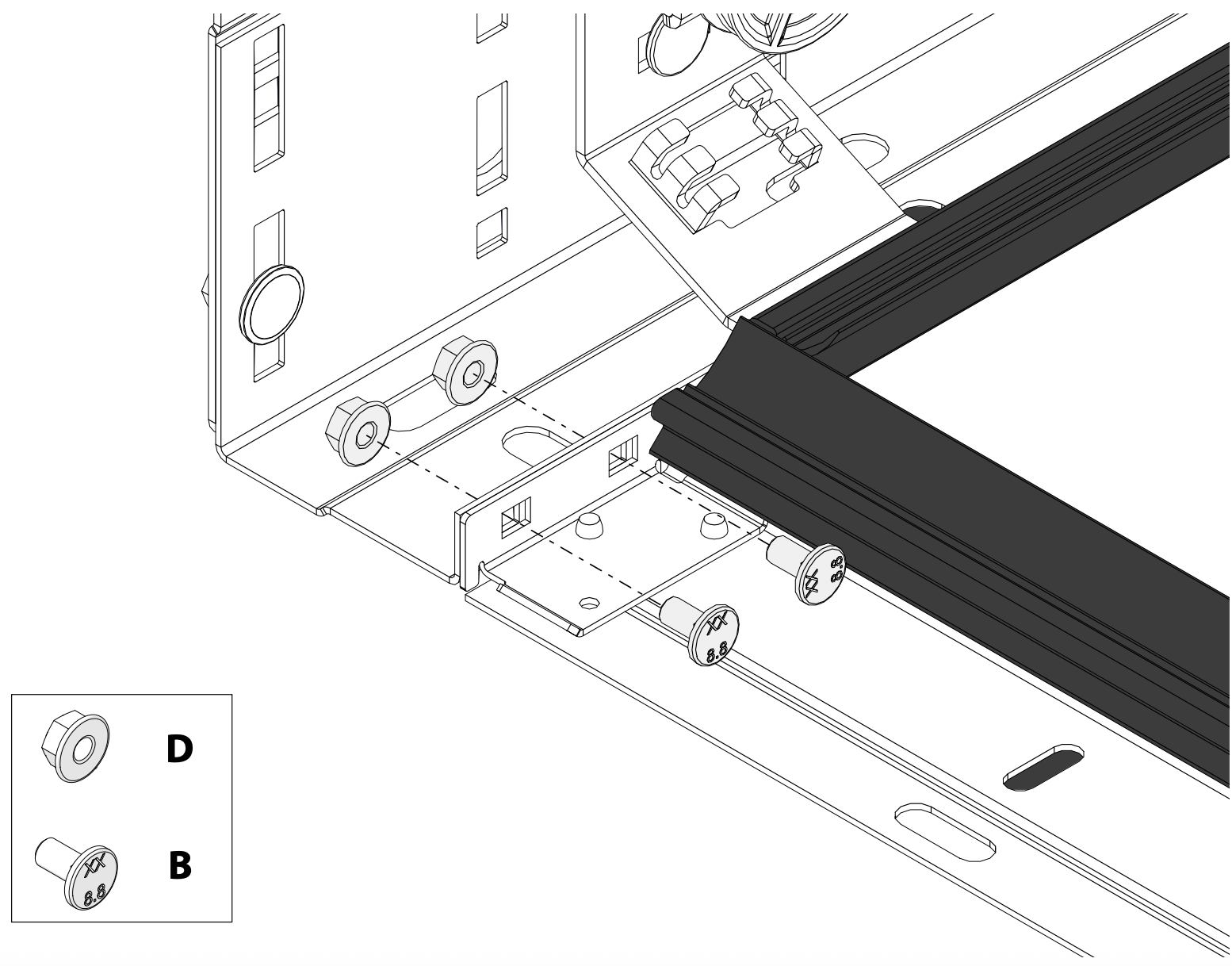

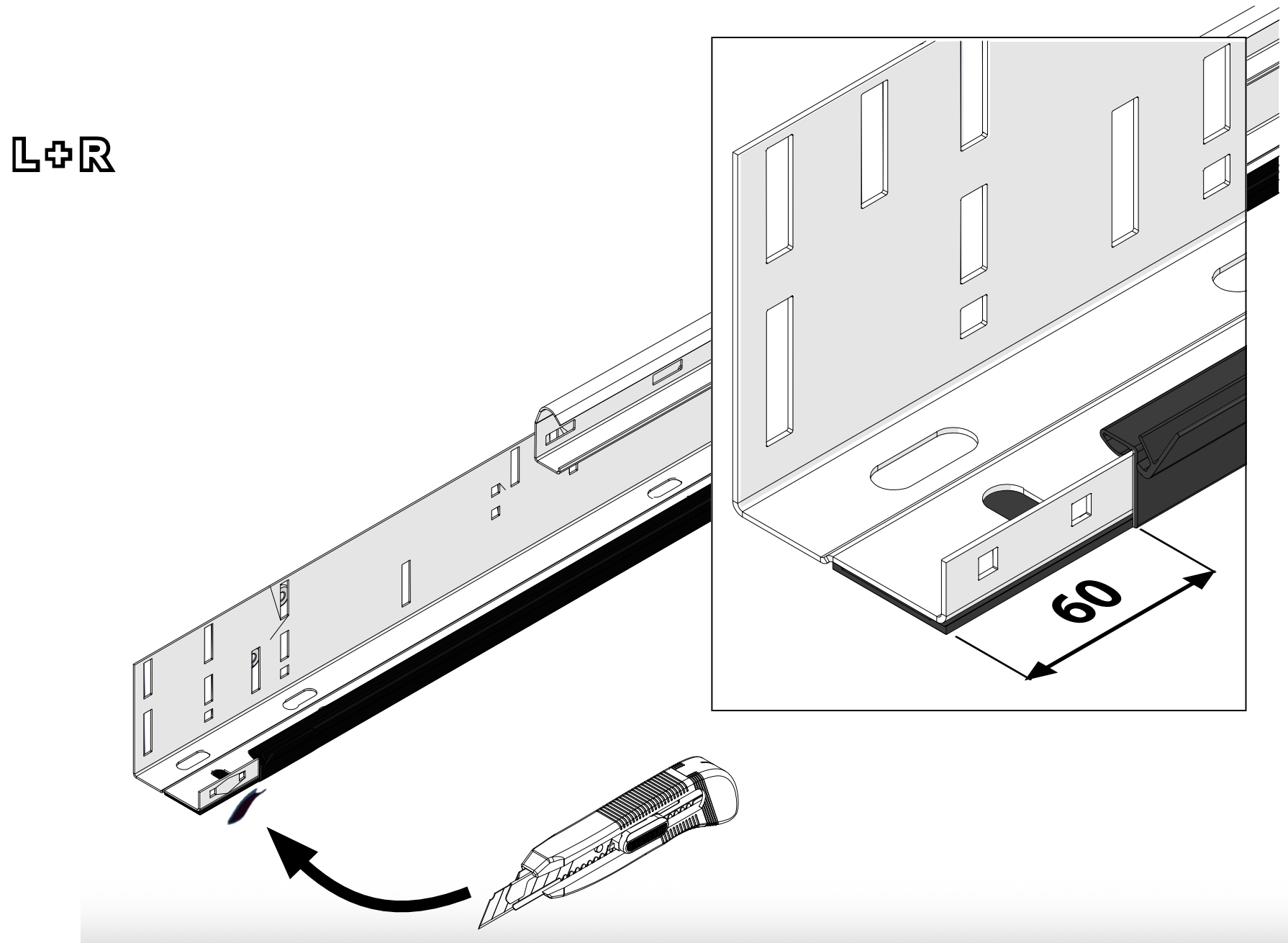

2. Opcionális, csak a hátsó C-profilú ajtókhoz a könnyebb felszerelés érdekében.

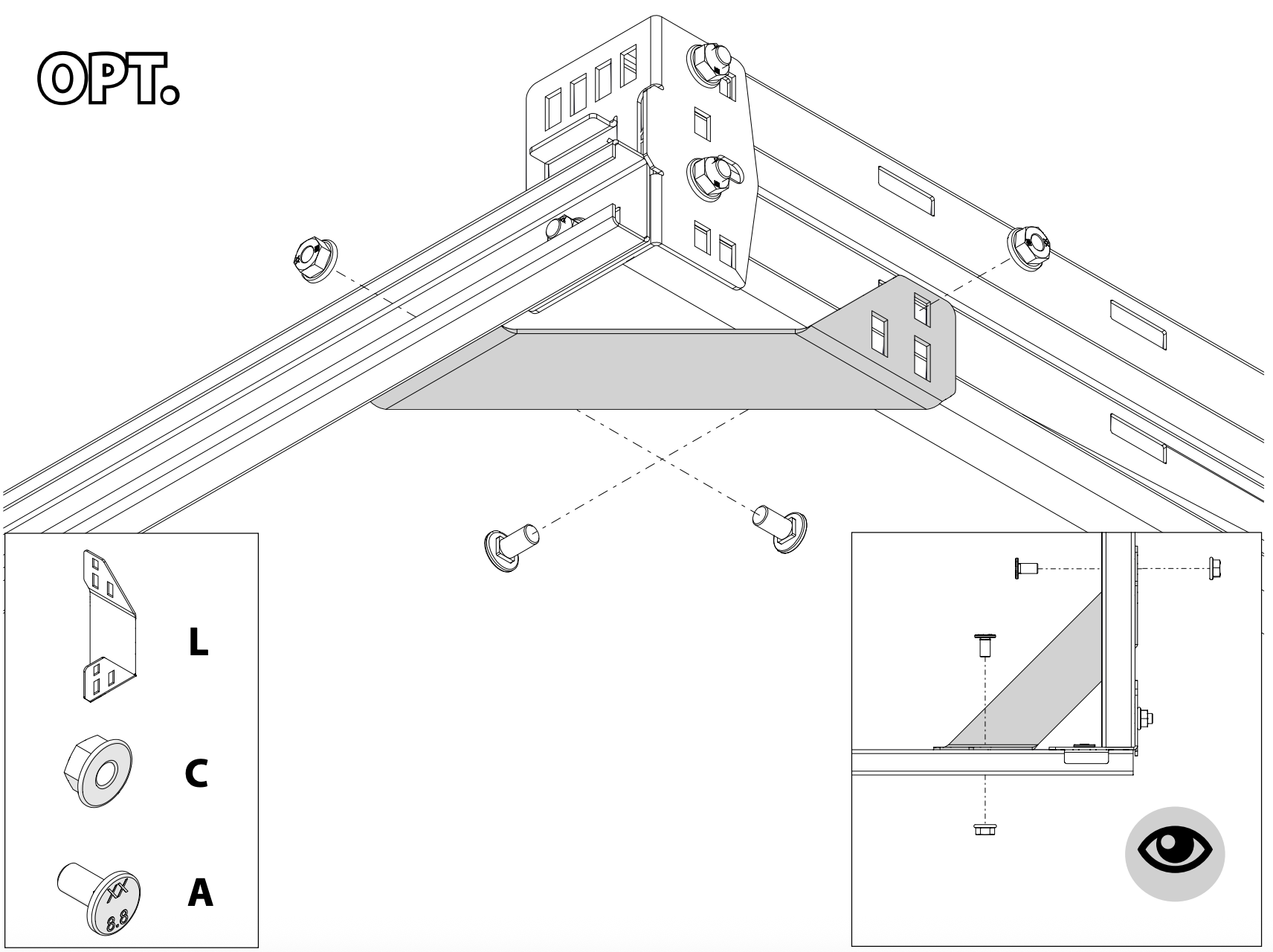

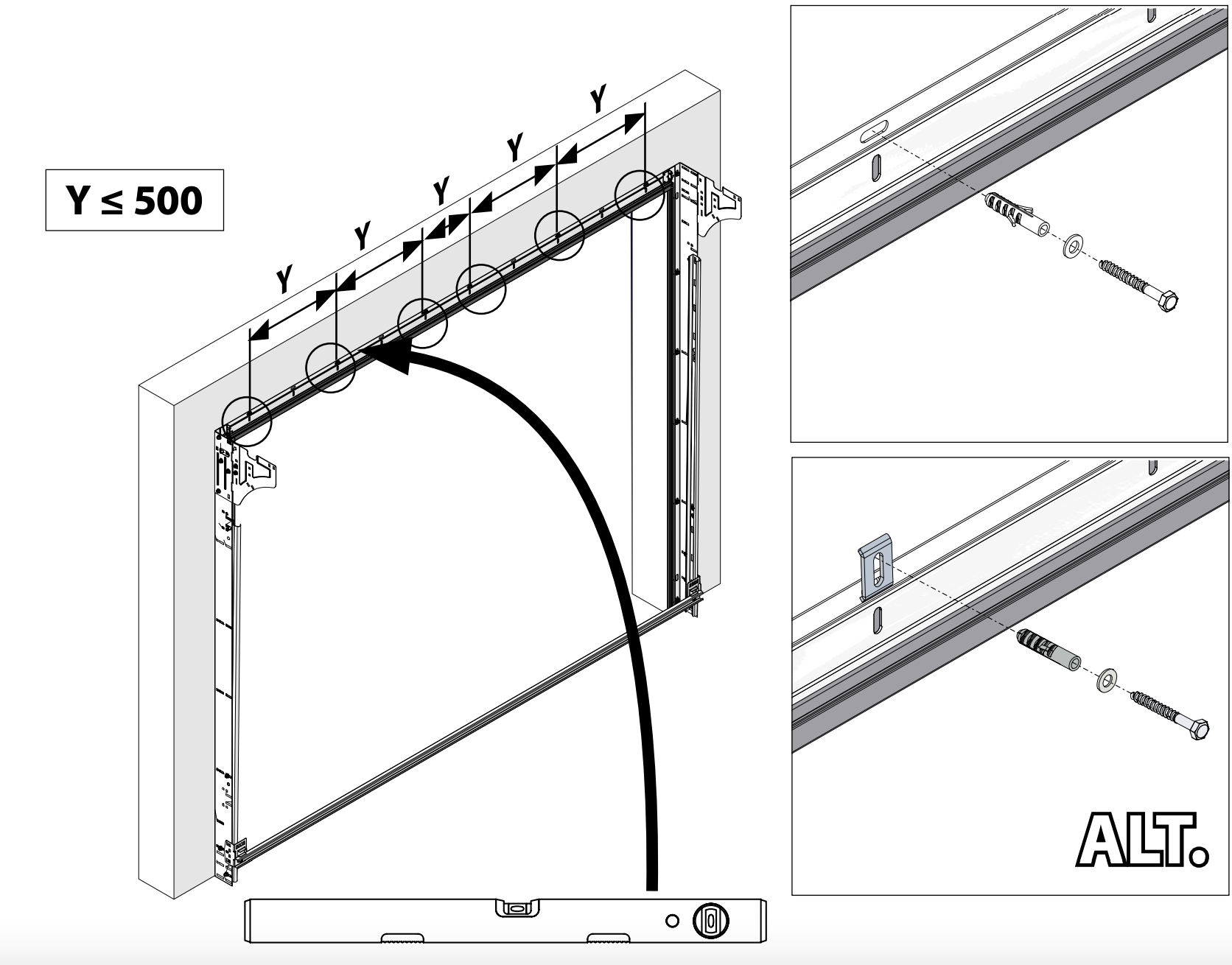

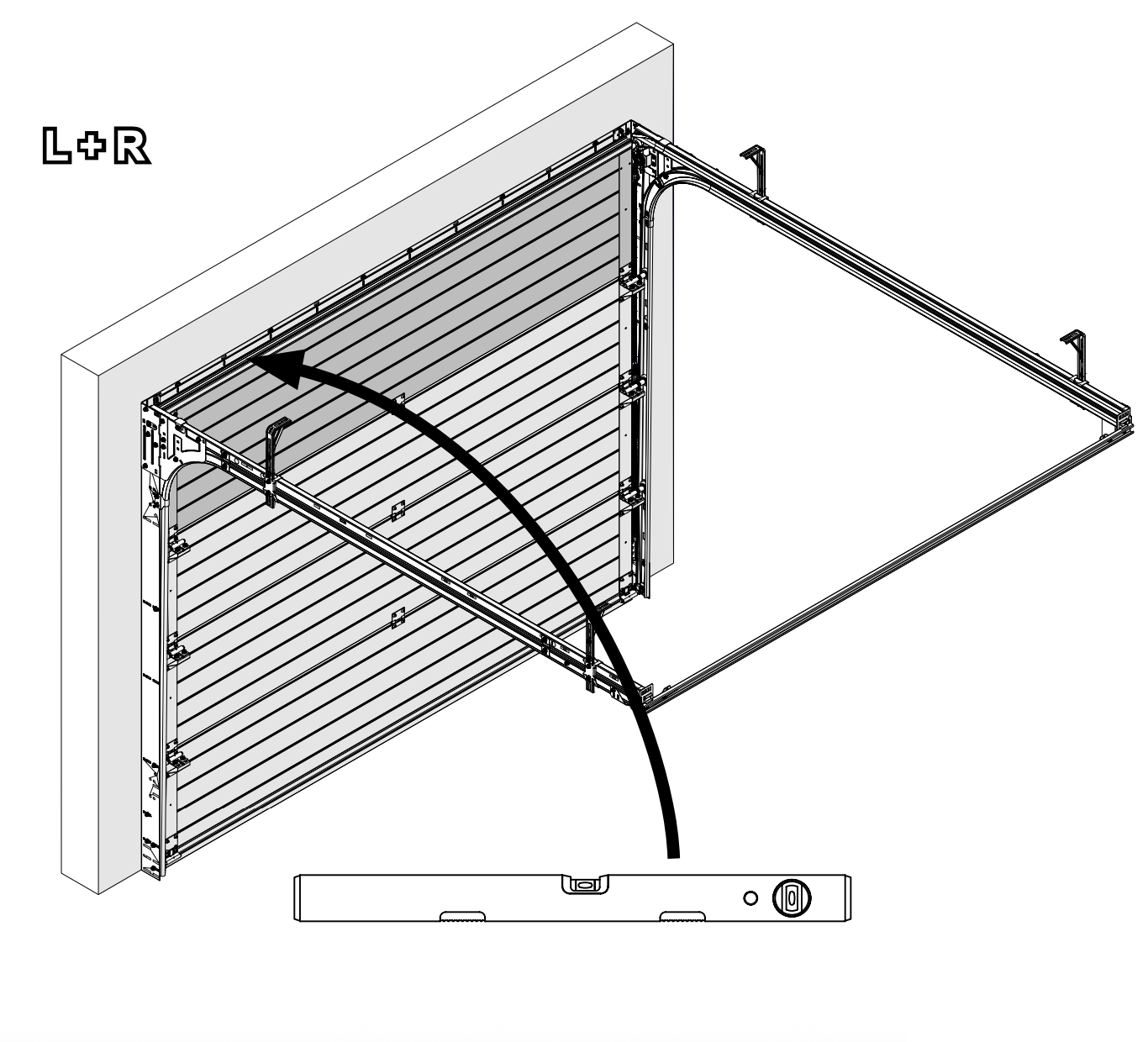

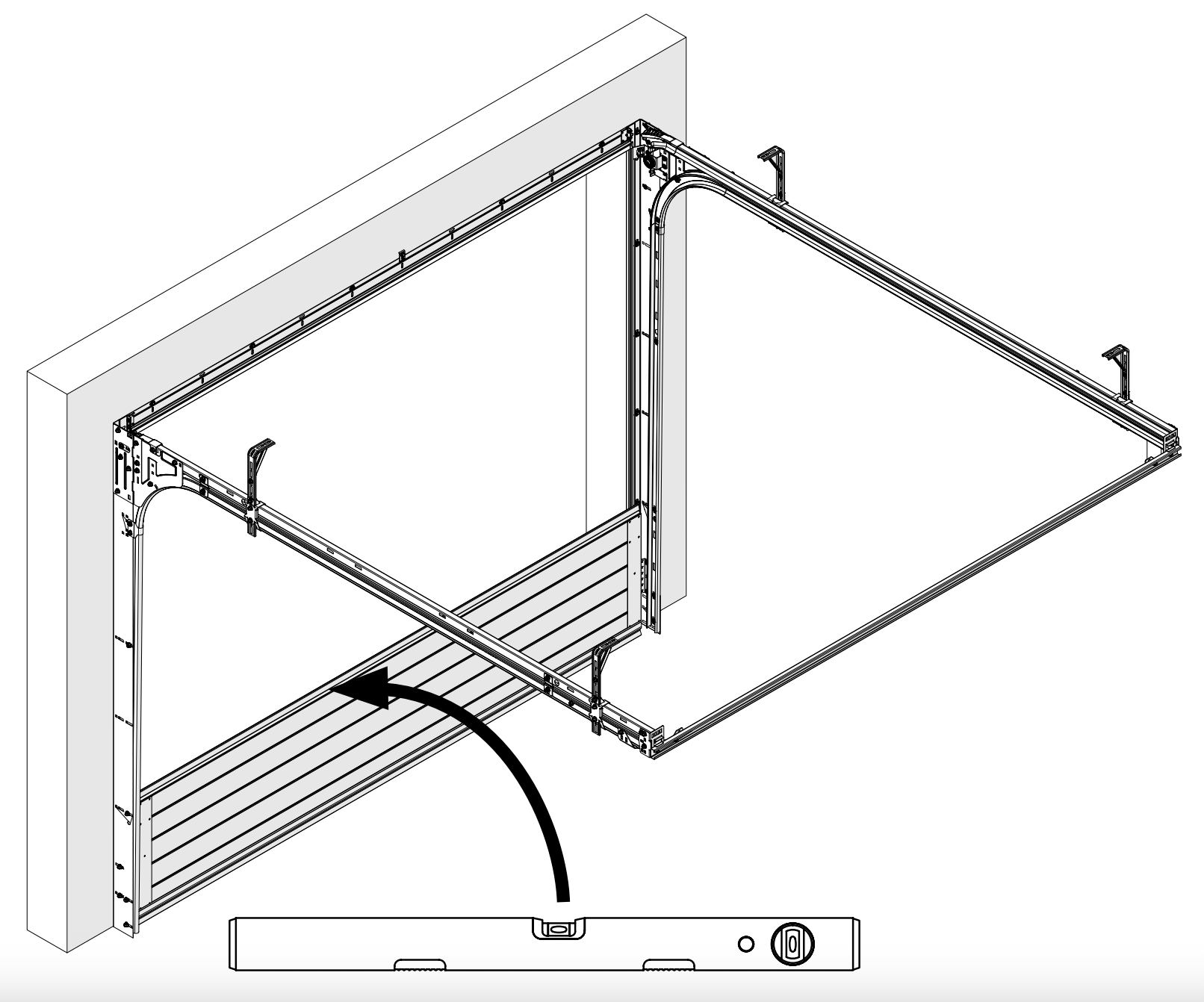

3. Ellenőrizze a függőleges szerelvények beépítését, síkosságát és függőlegességét vízmérték segítségével.

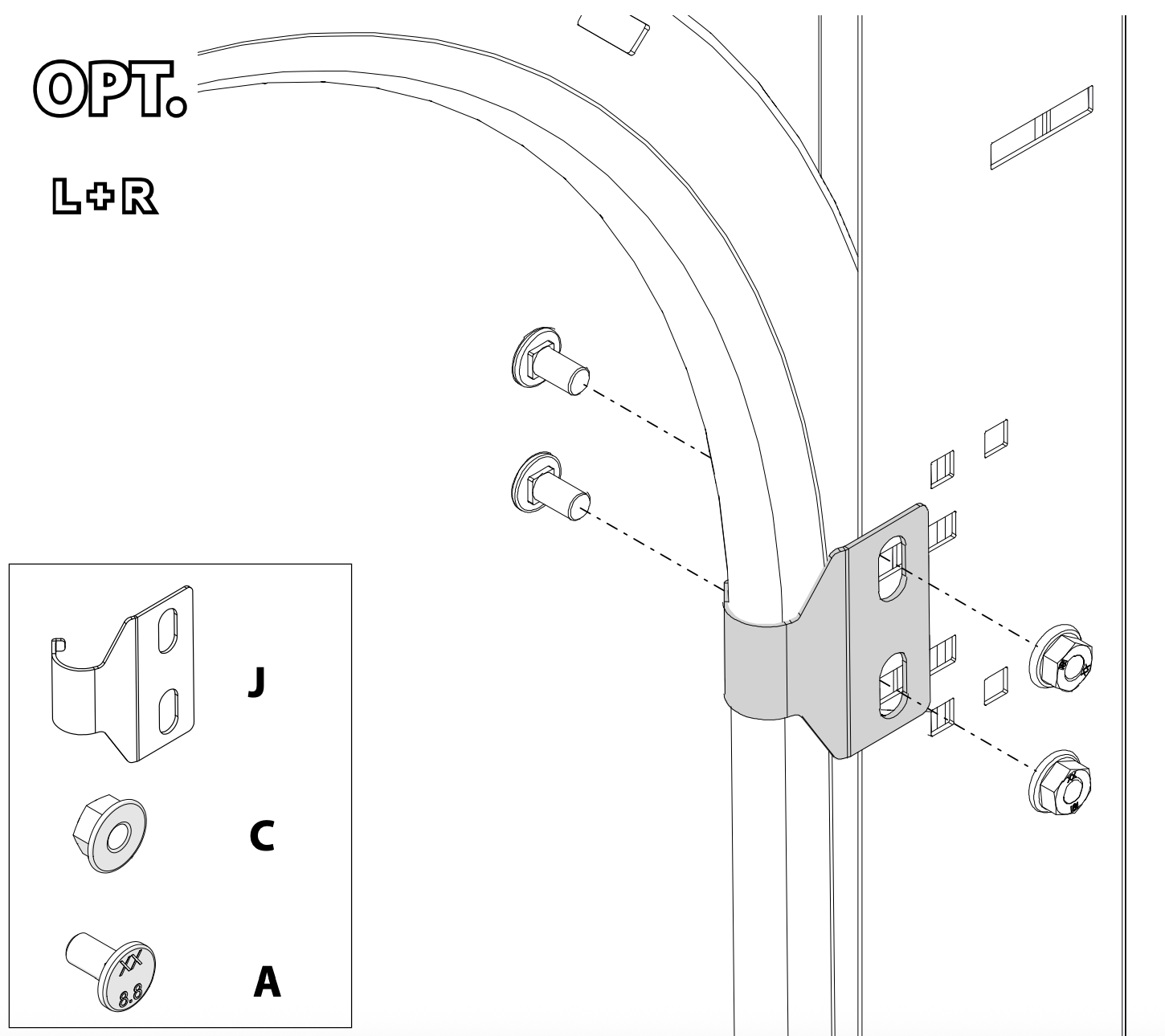

4. Opcionális, csak a hátsó C-profilú ajtókhoz a könnyebb felszerelés érdekében.

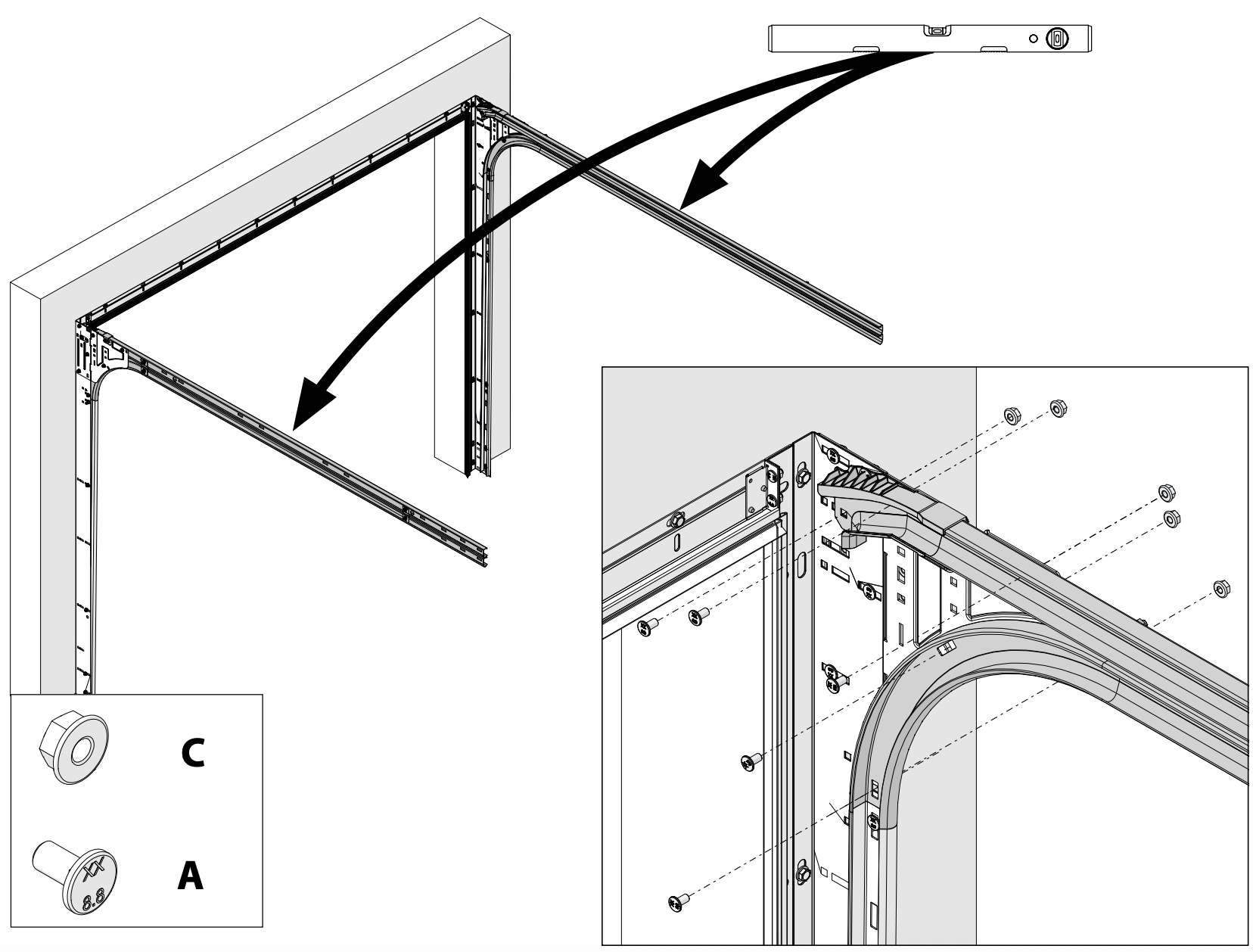

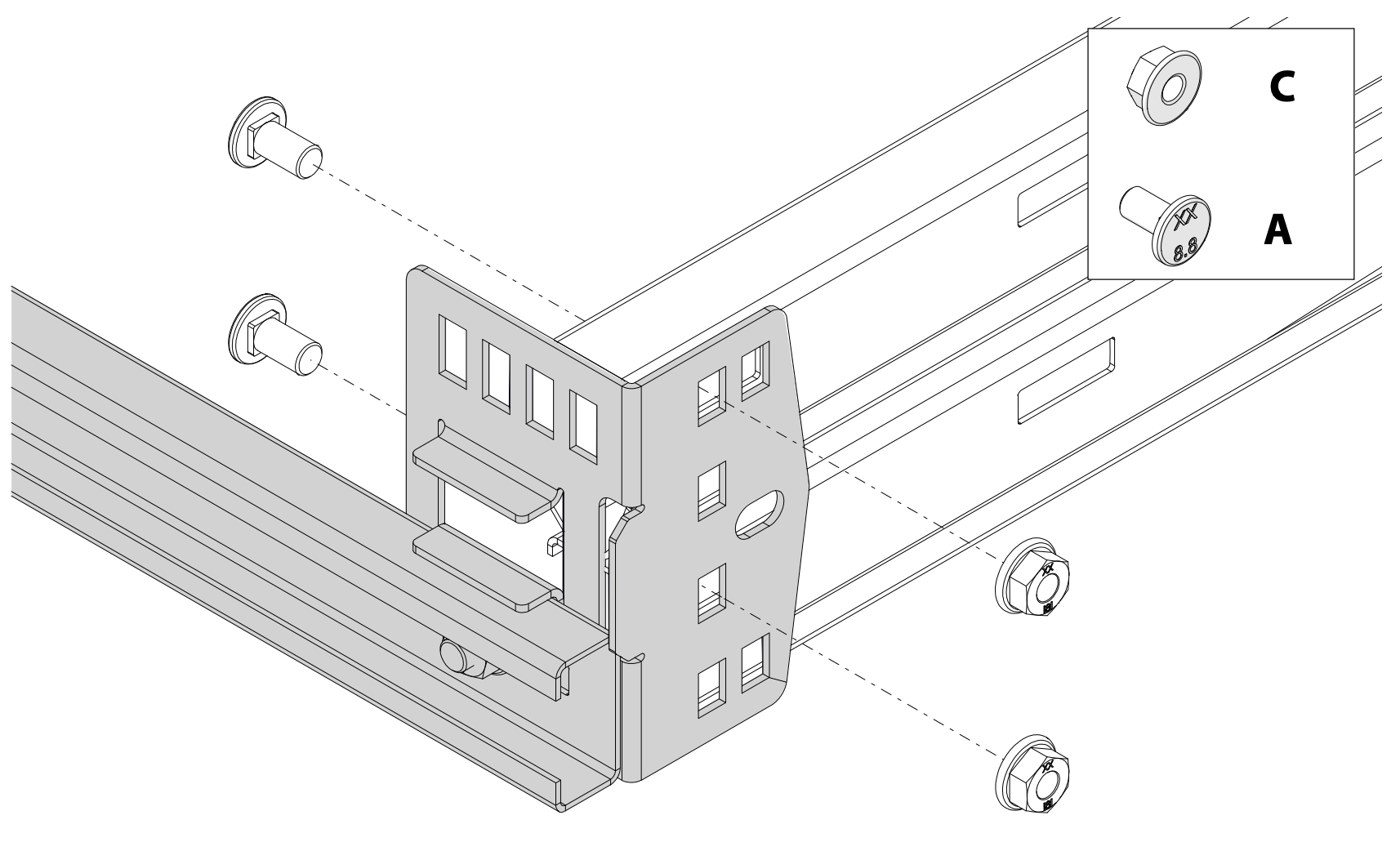

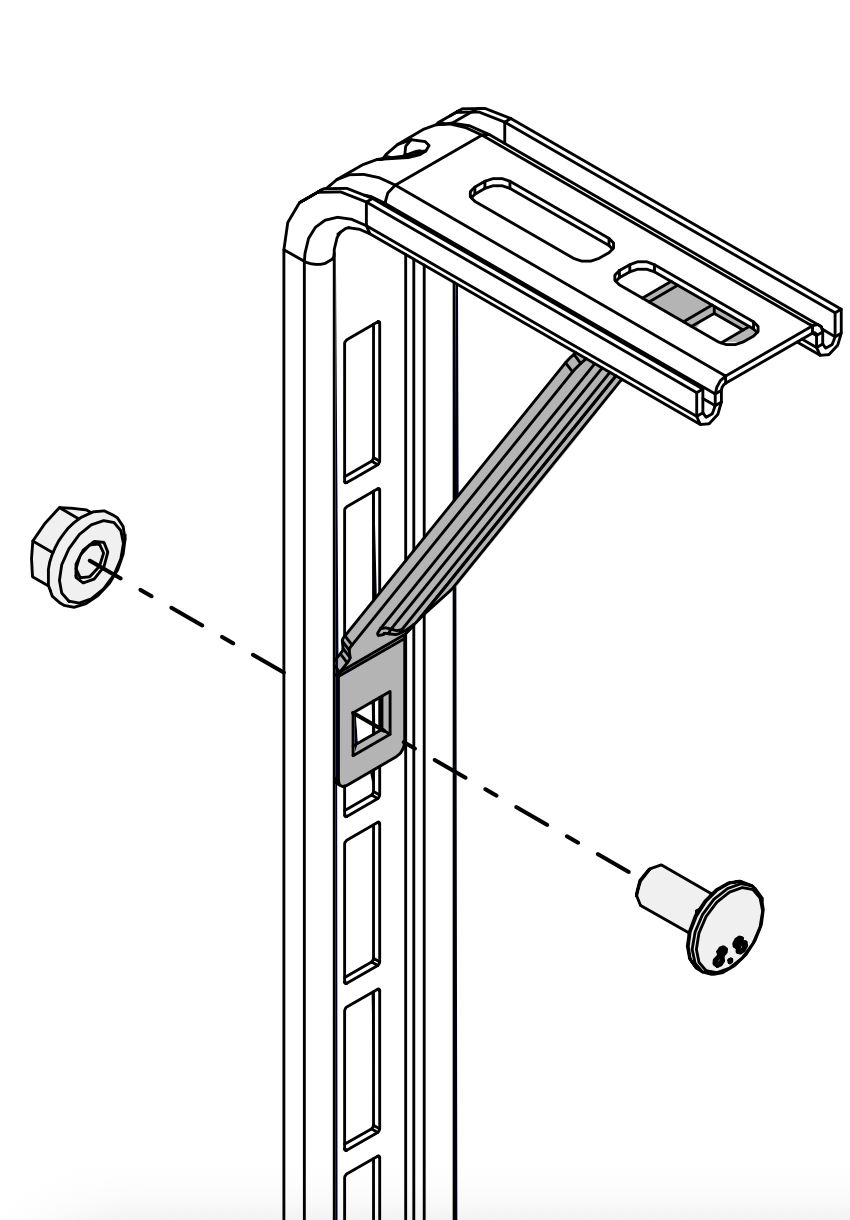

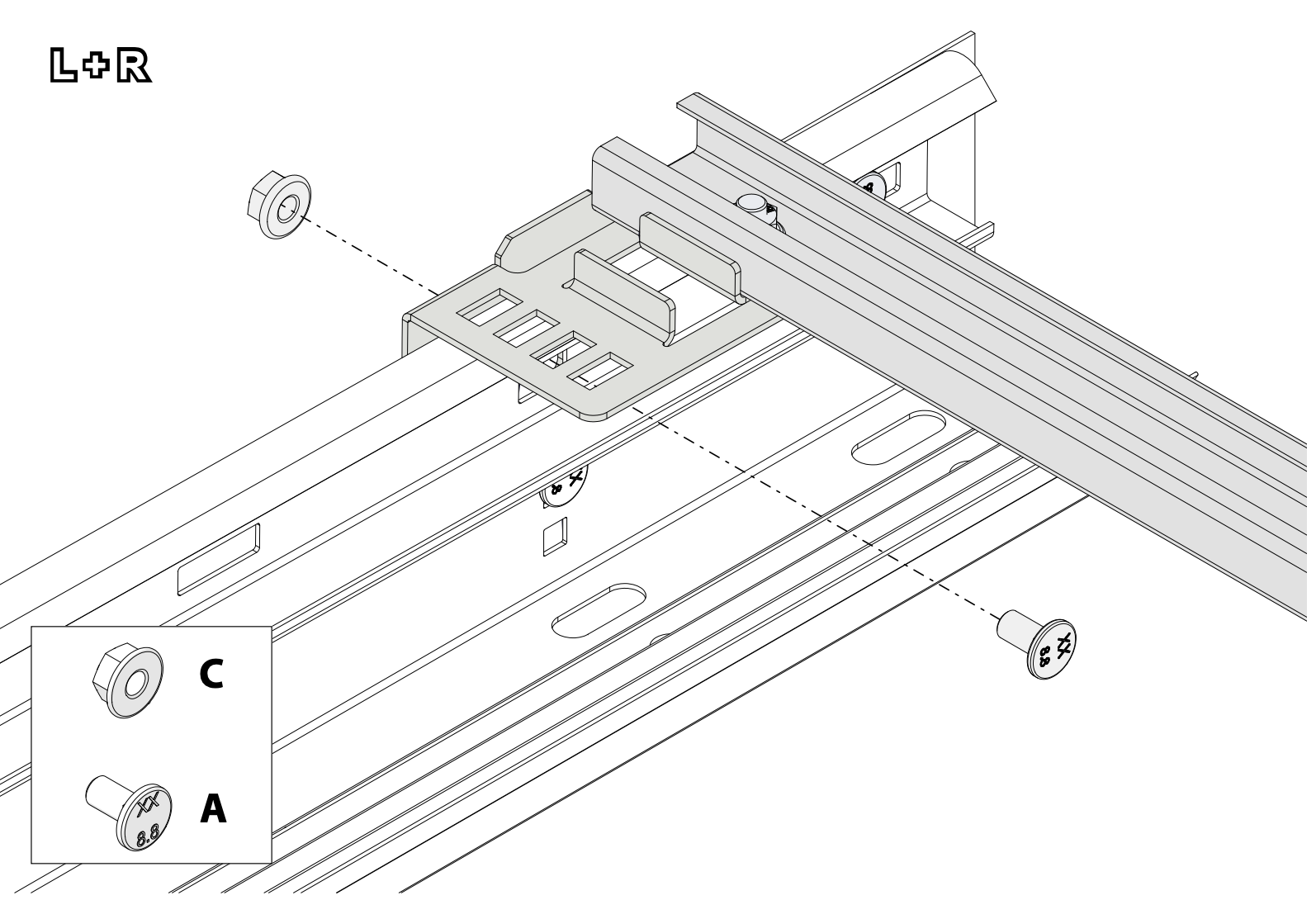

5. Vízszintes szerelvények beépítése


6. Opcionális, csak a hátsó C-profilú ajtókhoz a könnyebb felszerelés érdekében.

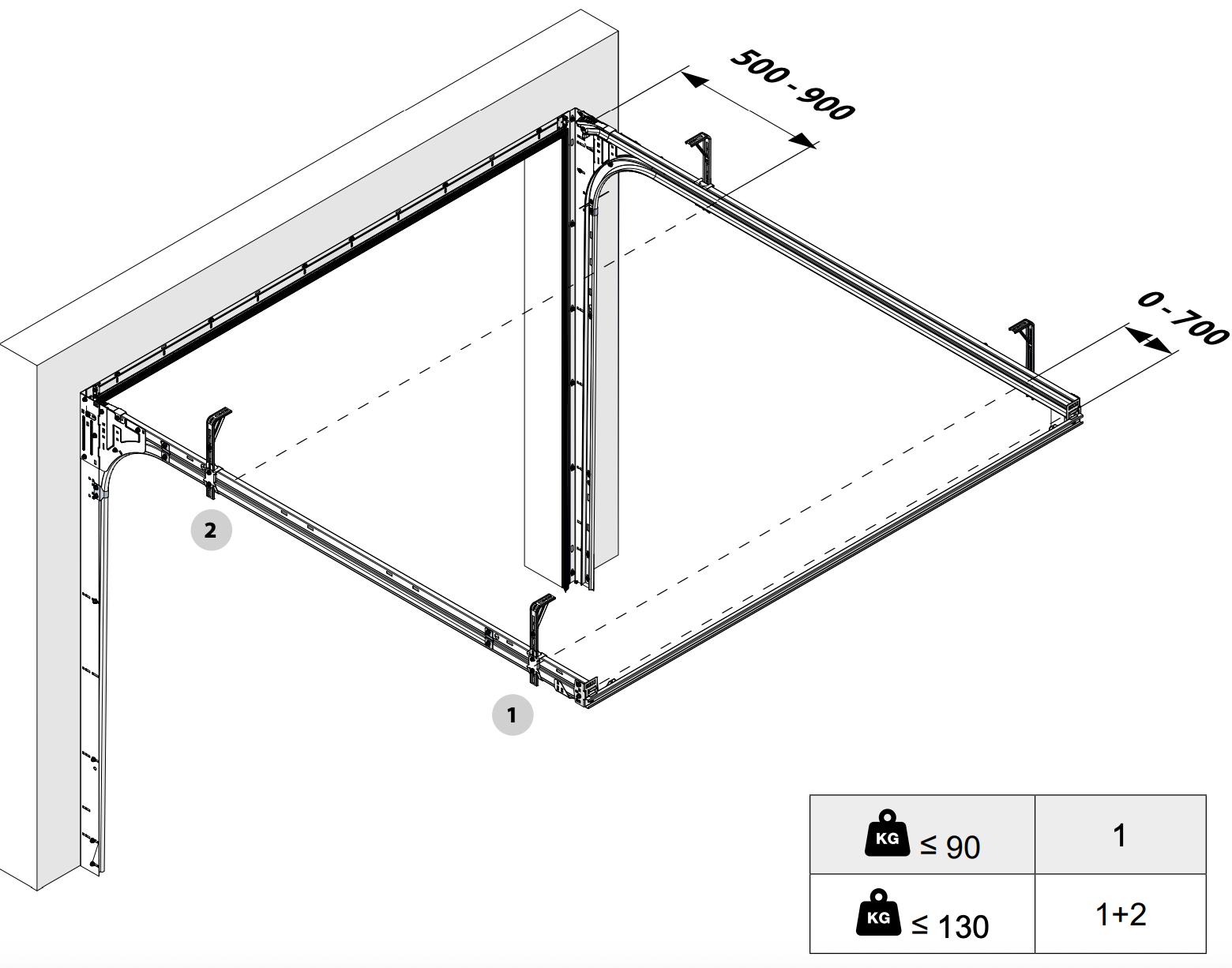

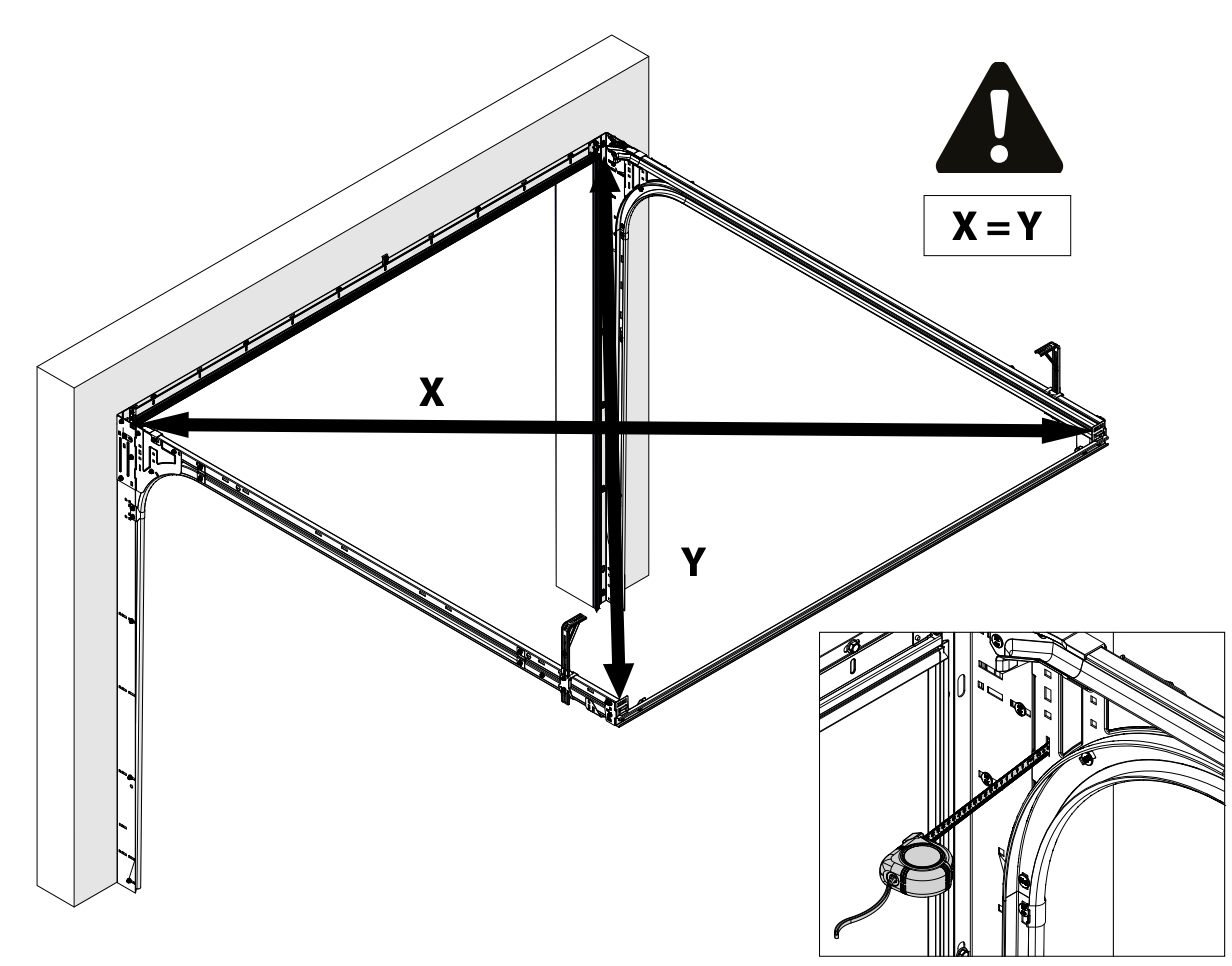

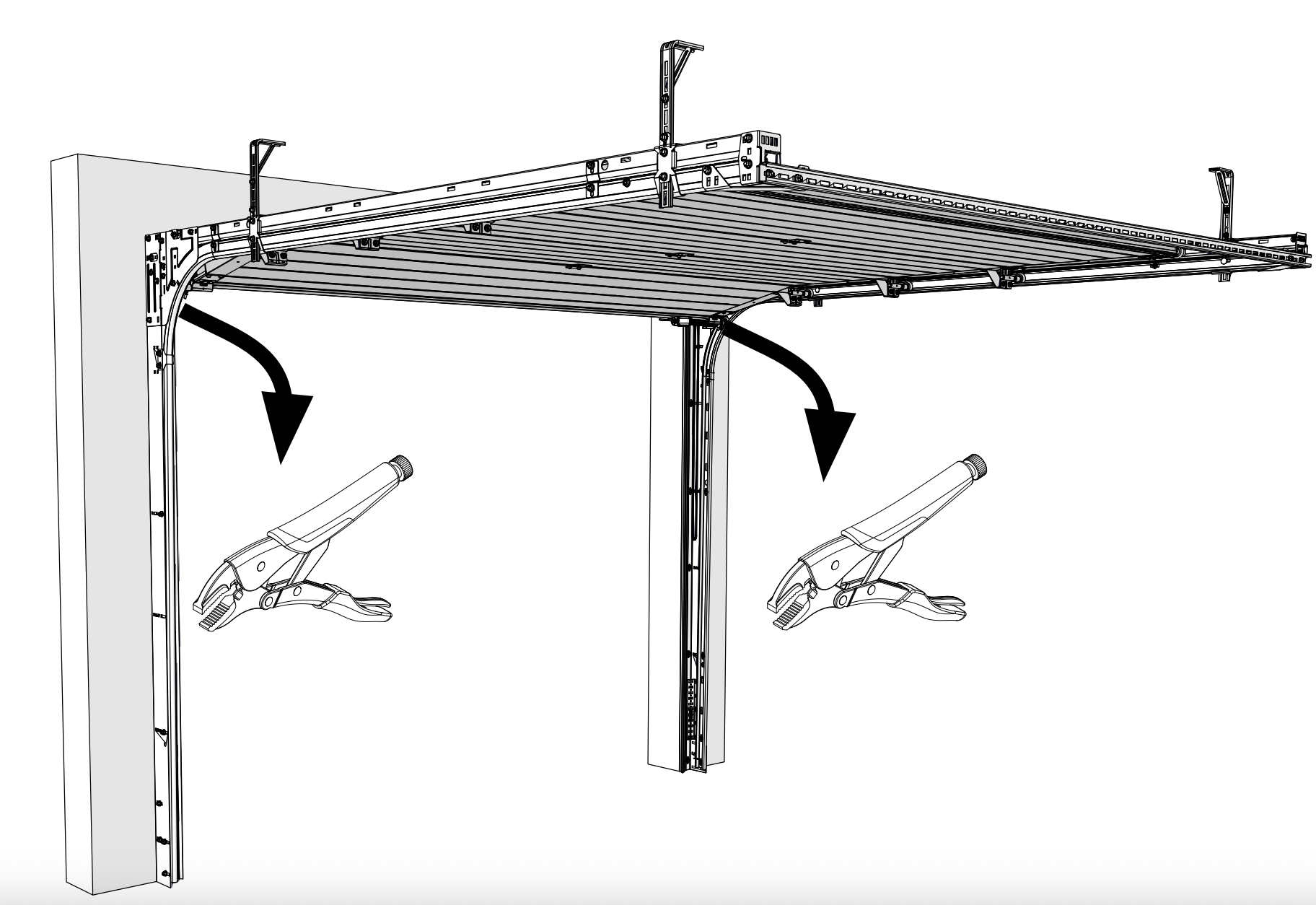

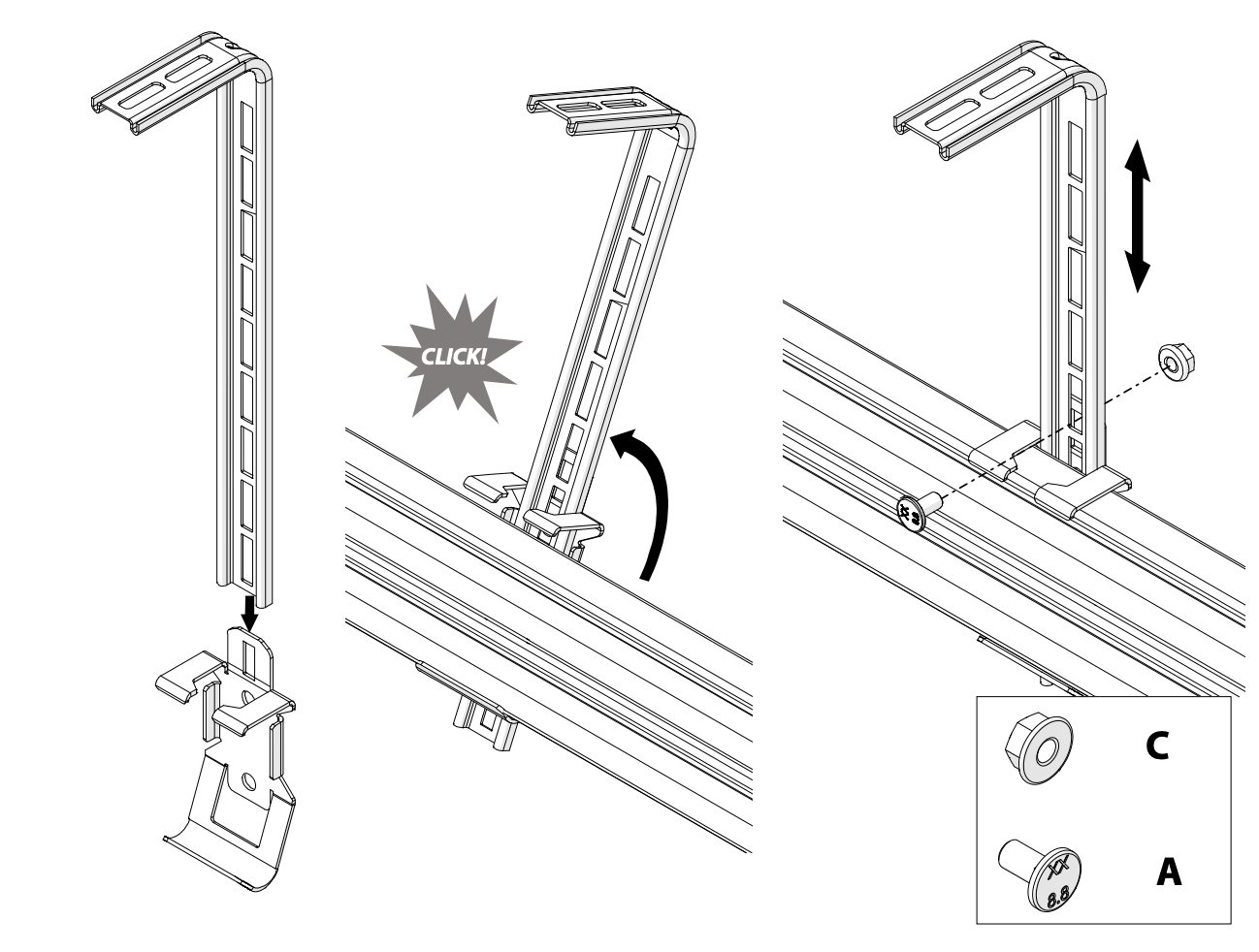

7. Vízszintes szerelvények felfüggesztése és rögzítése az aljzathoz

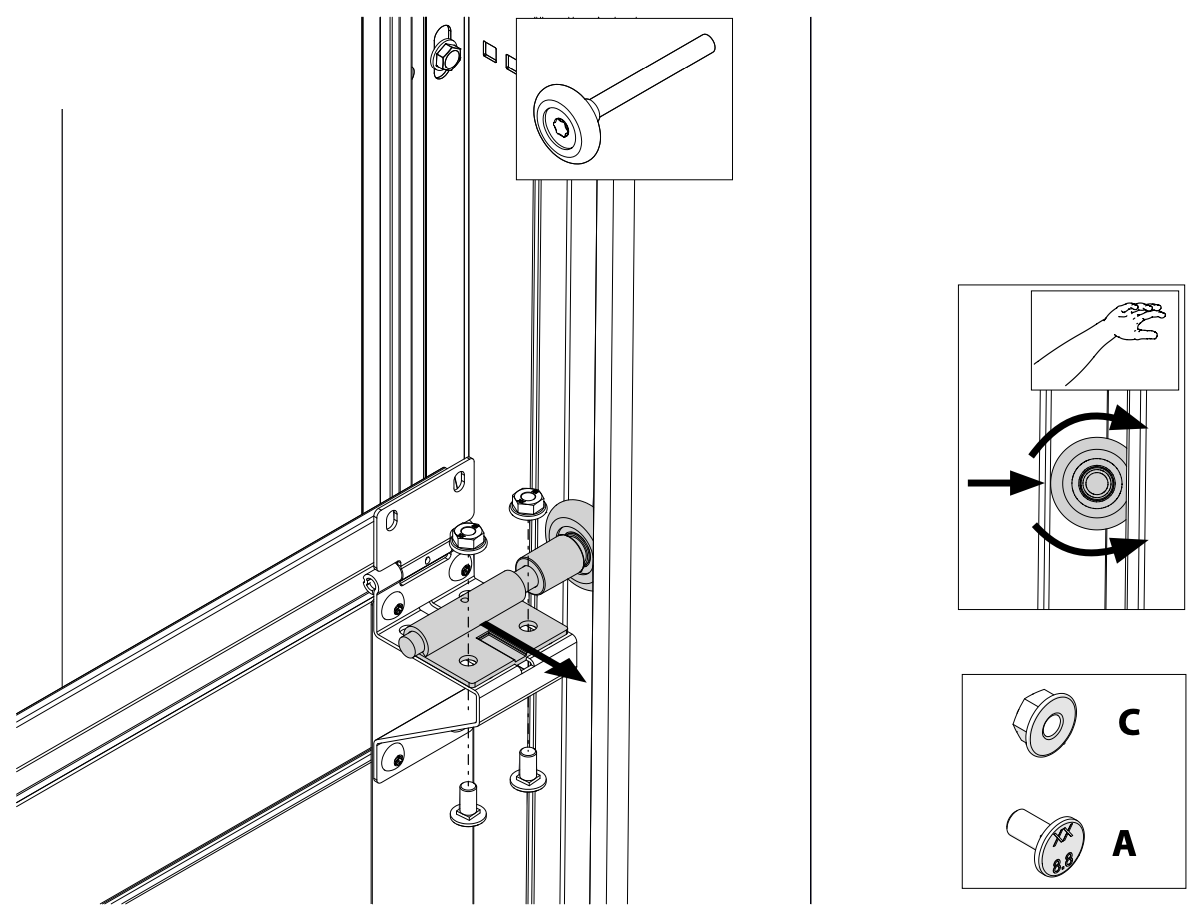

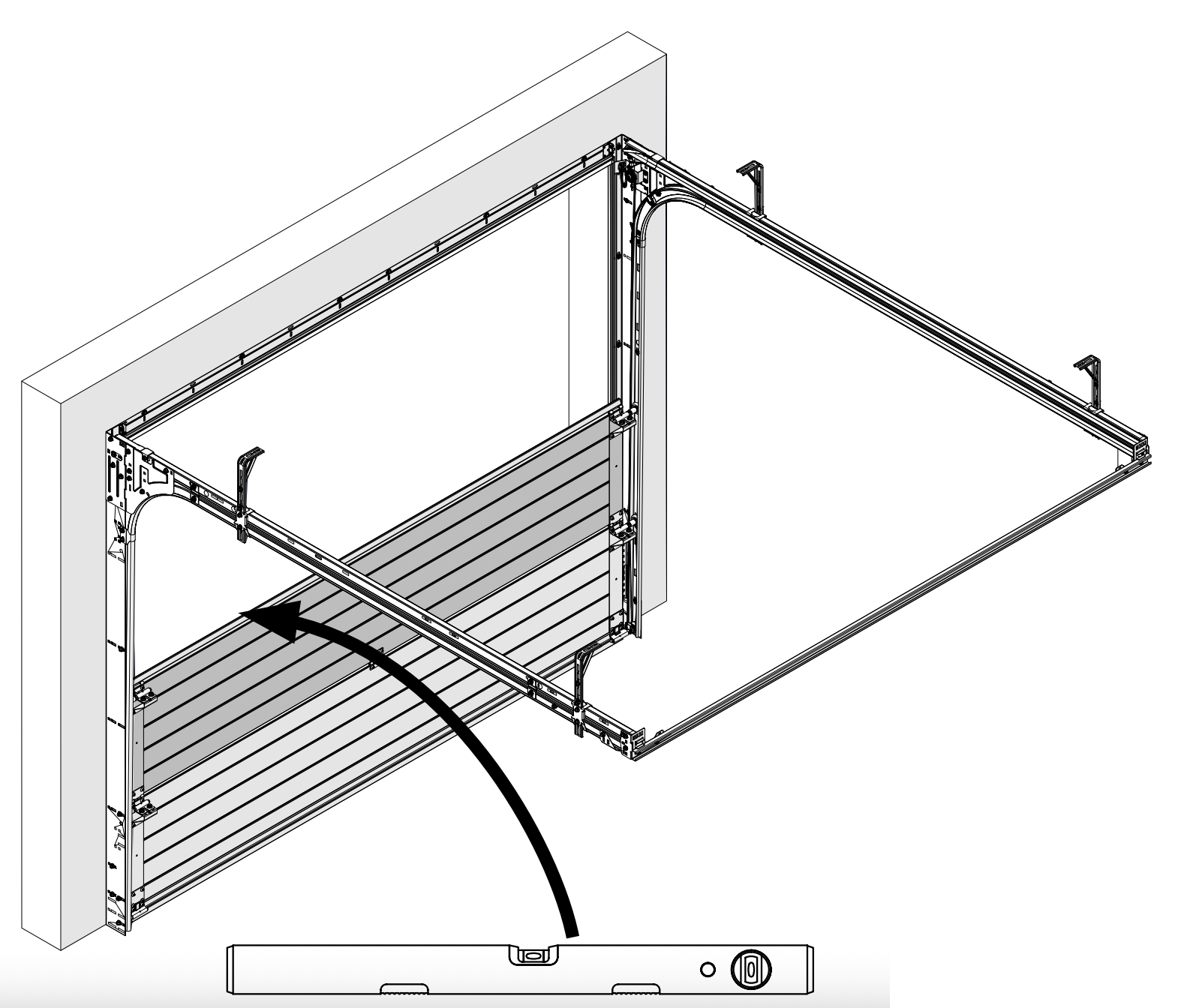

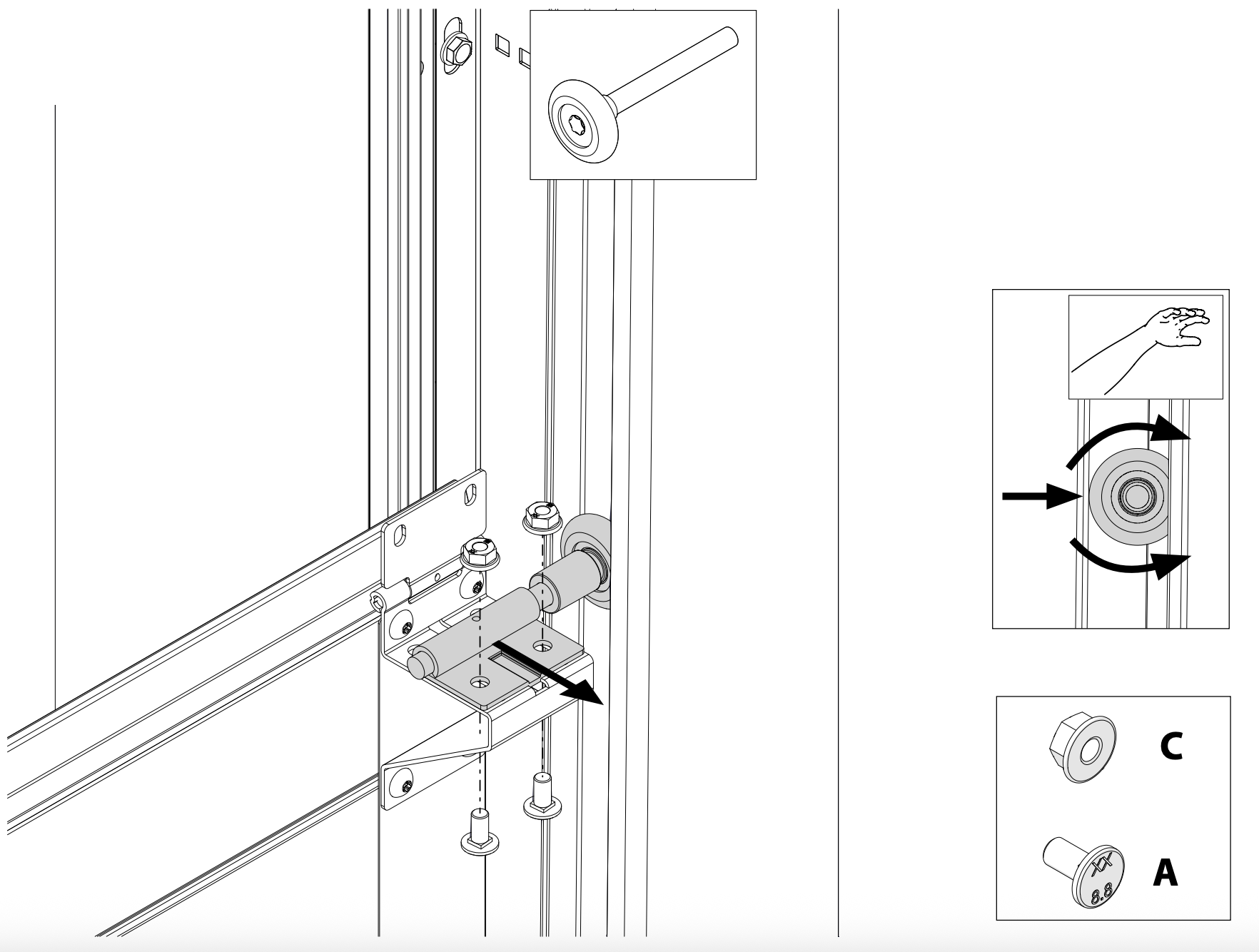

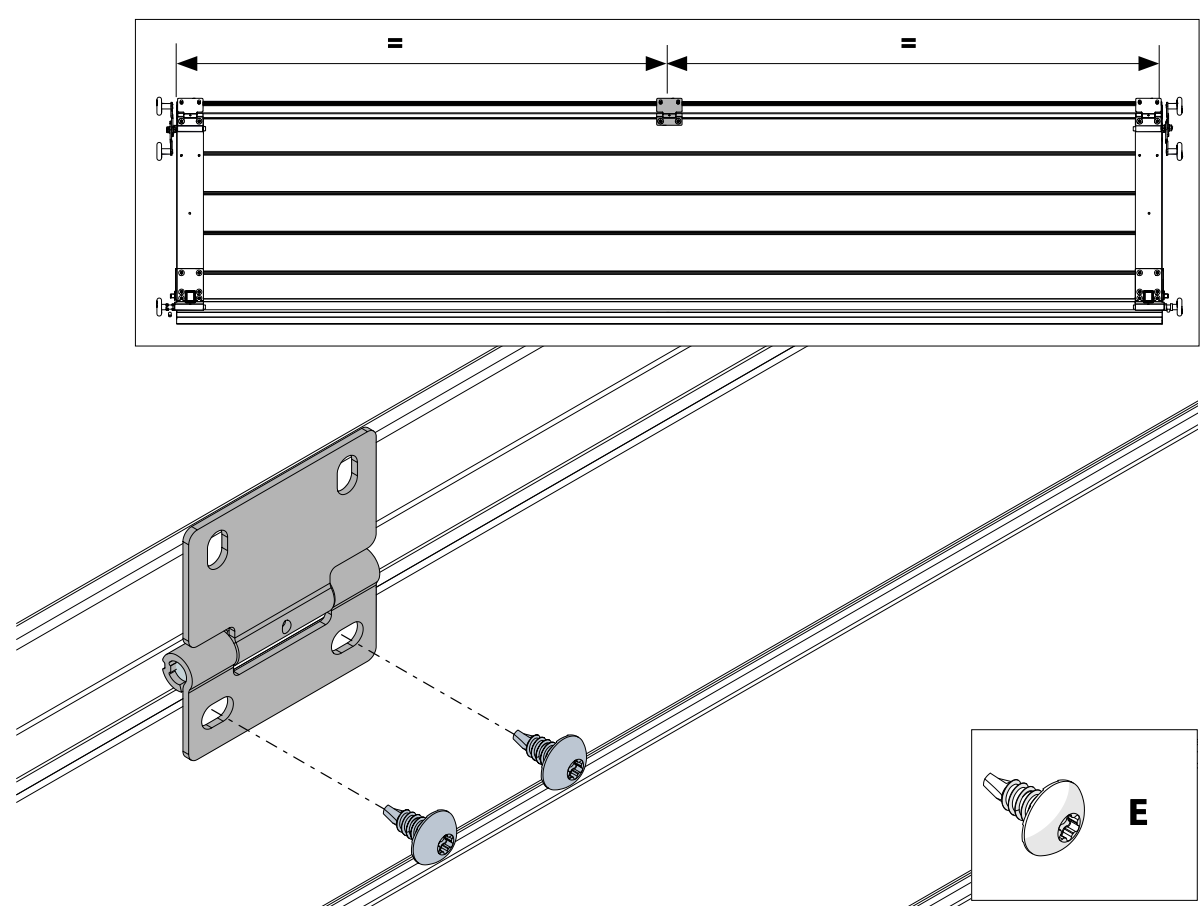

8. A szelvények beépítése

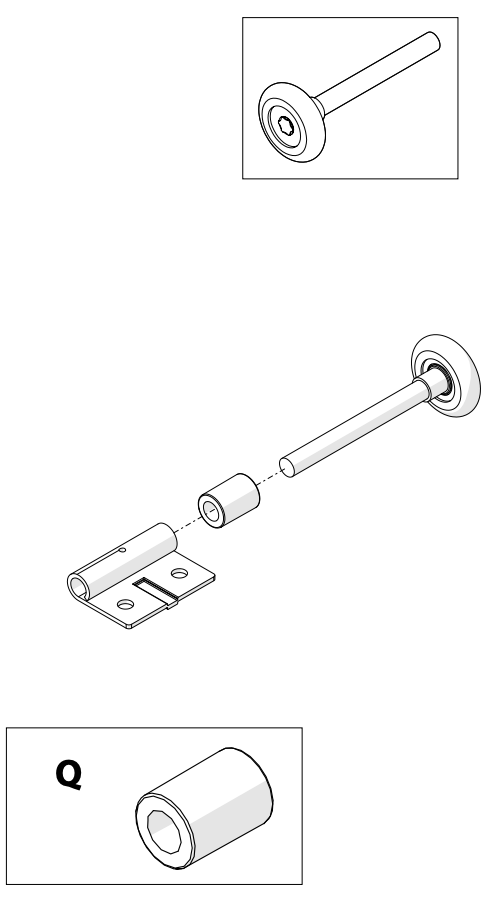

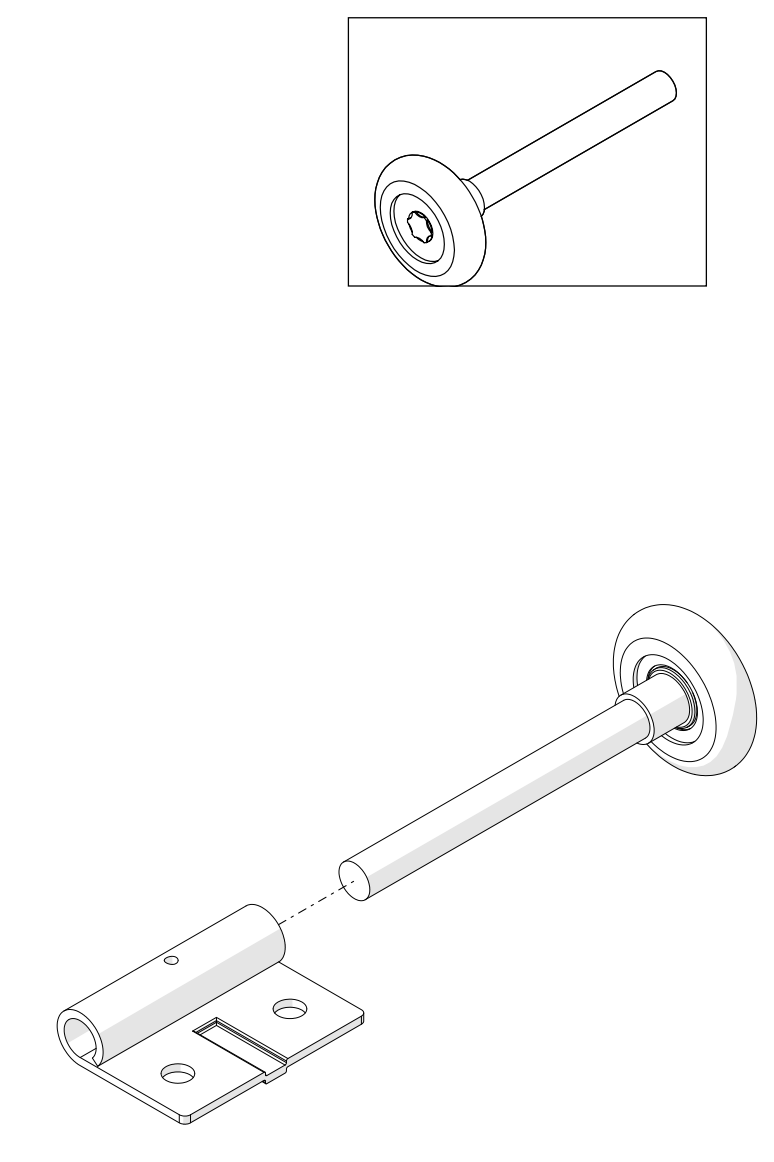

   A görgő a kerékre csúszik az 1, 3, 5, 7... szakasz esetén.

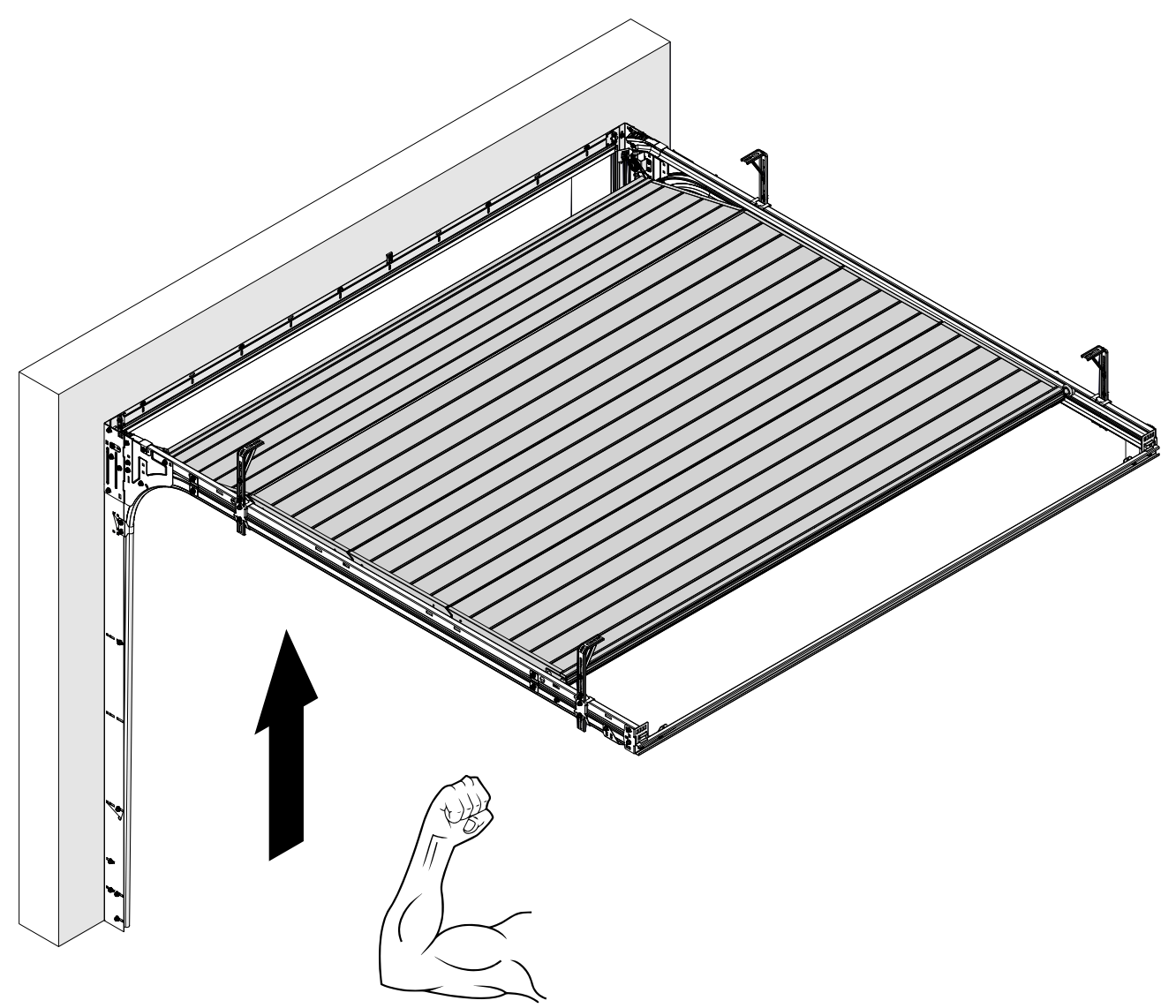

9. Ismételje meg az eljárást a többi szakaszon.

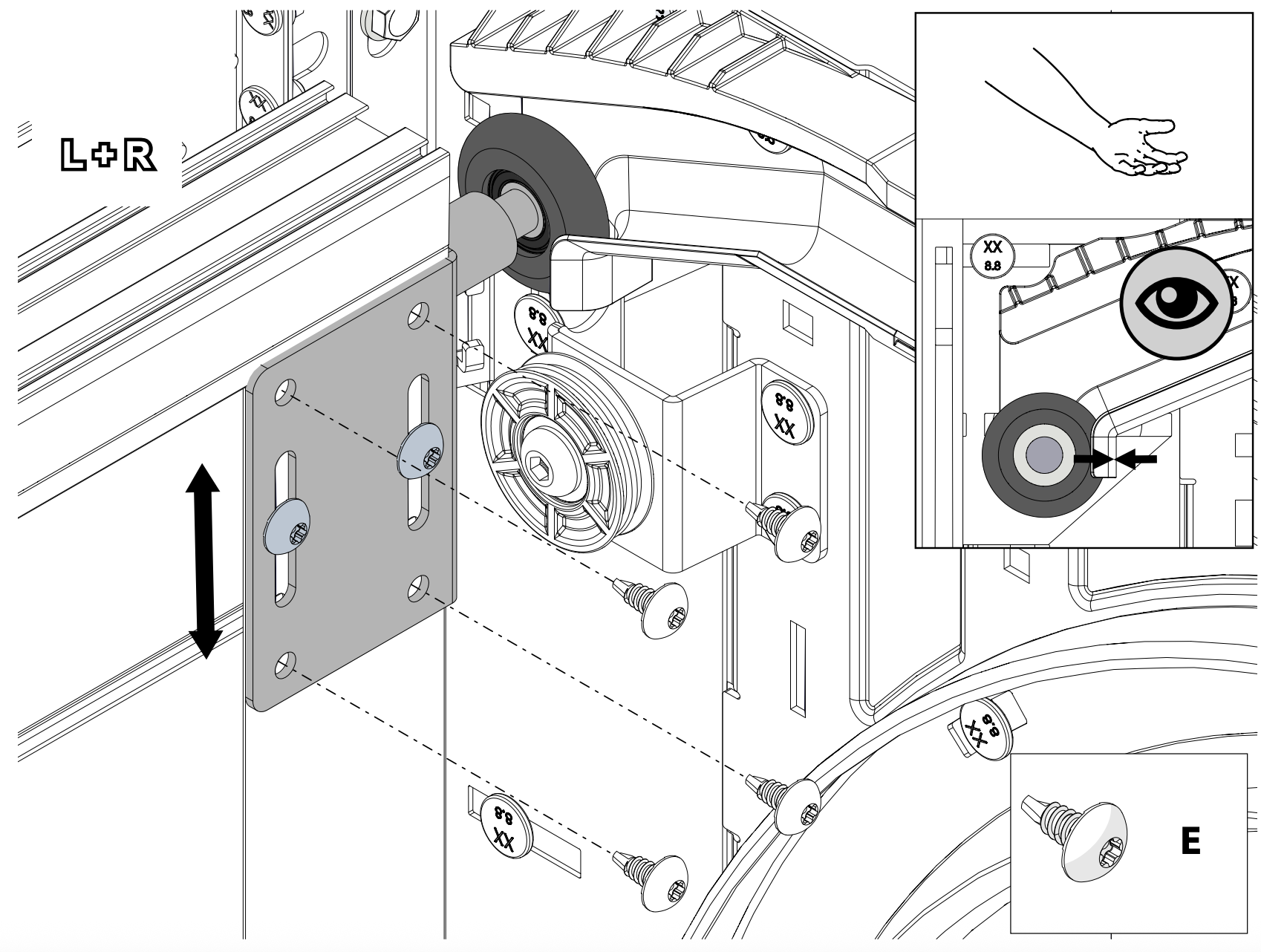

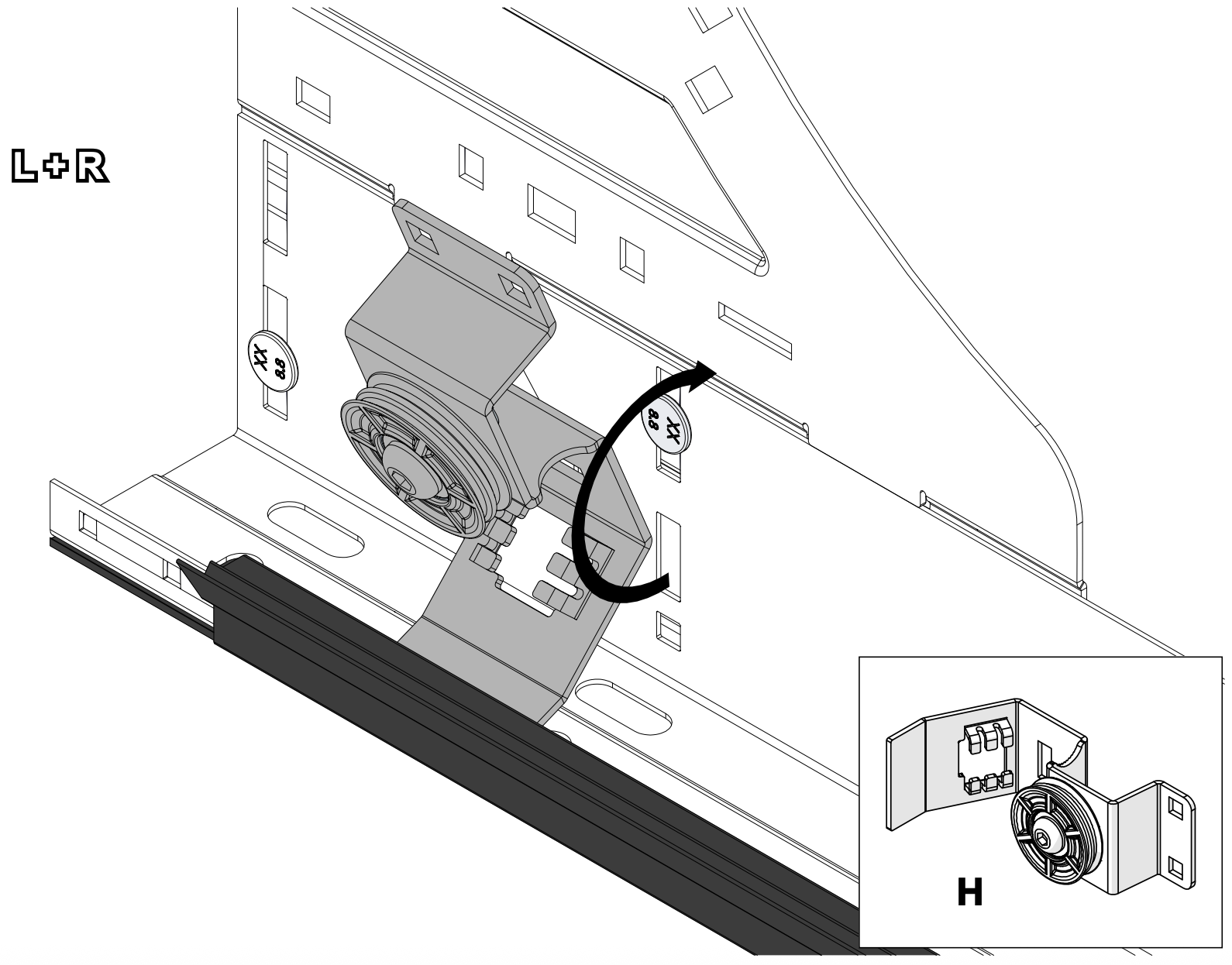

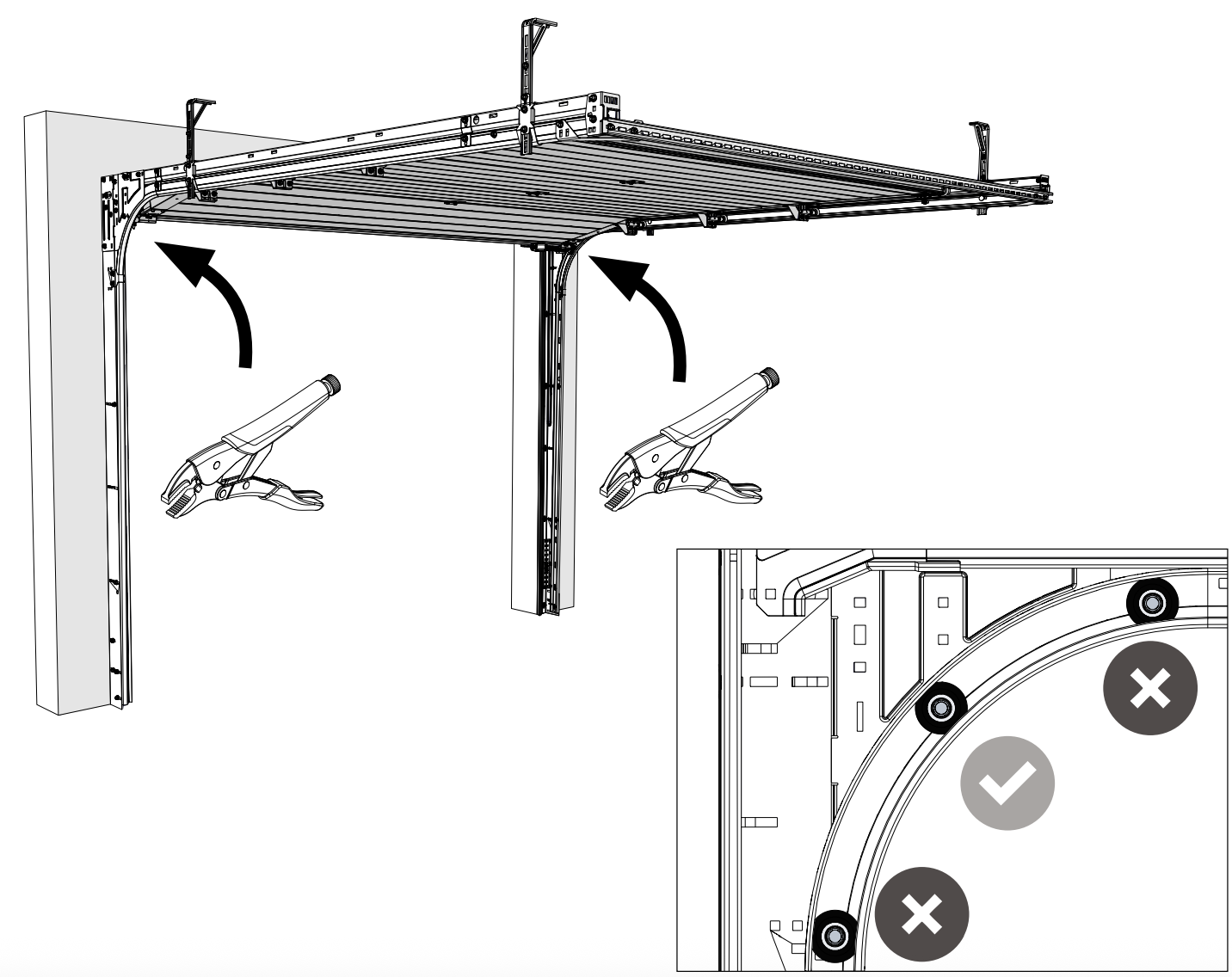

10. A felső kerék elhelyezése kézi működtetésű kapuk esetében

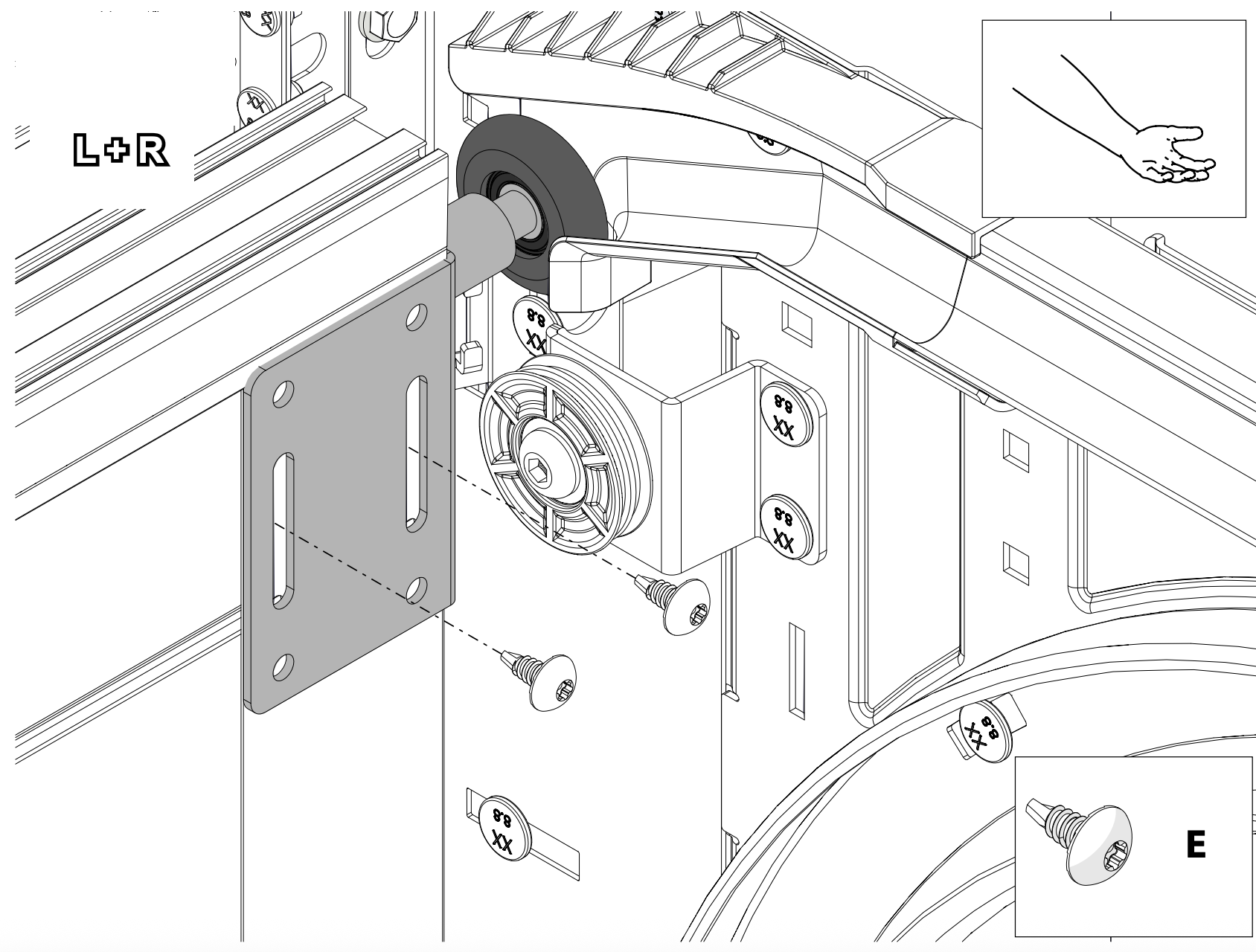

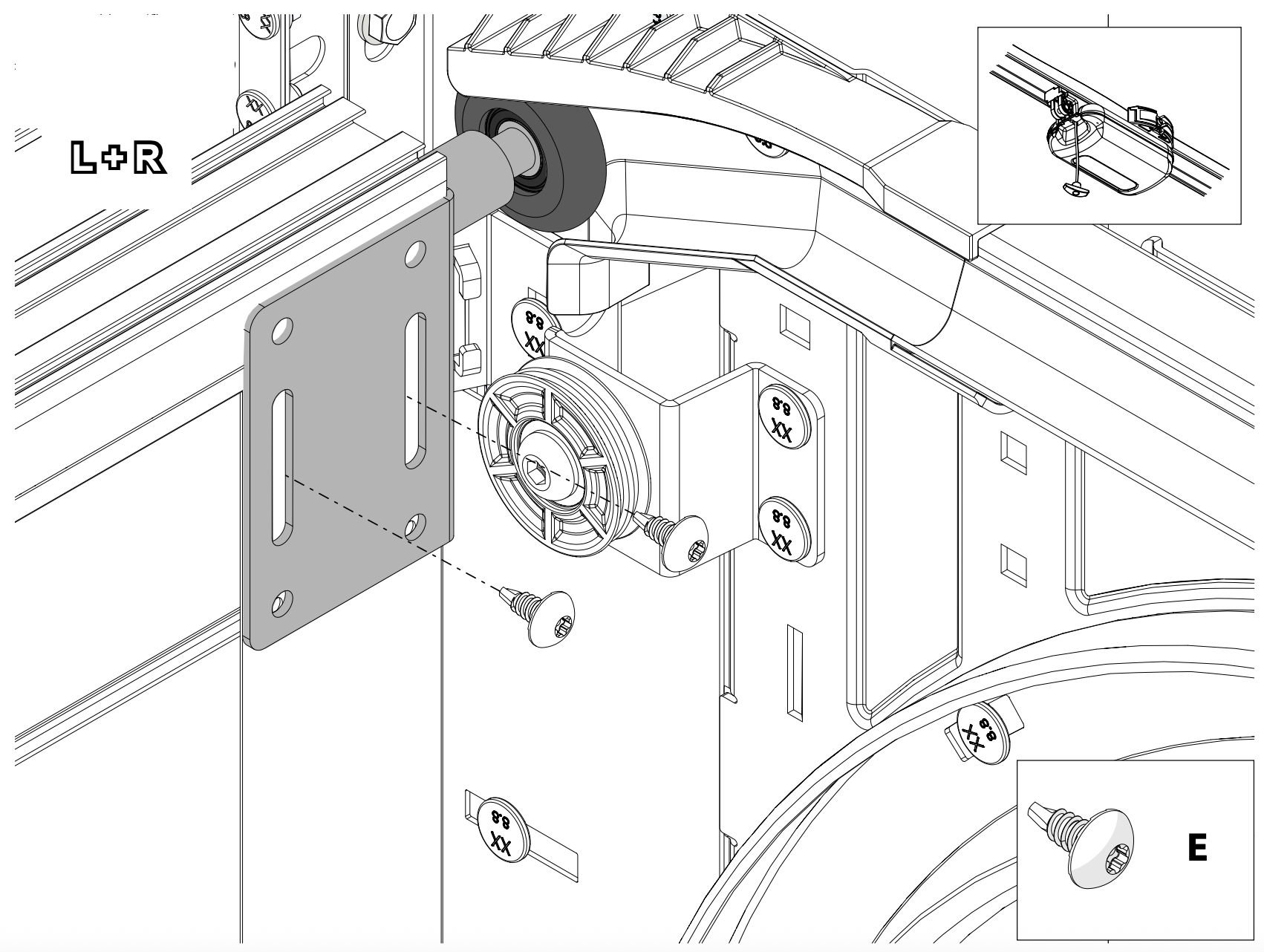

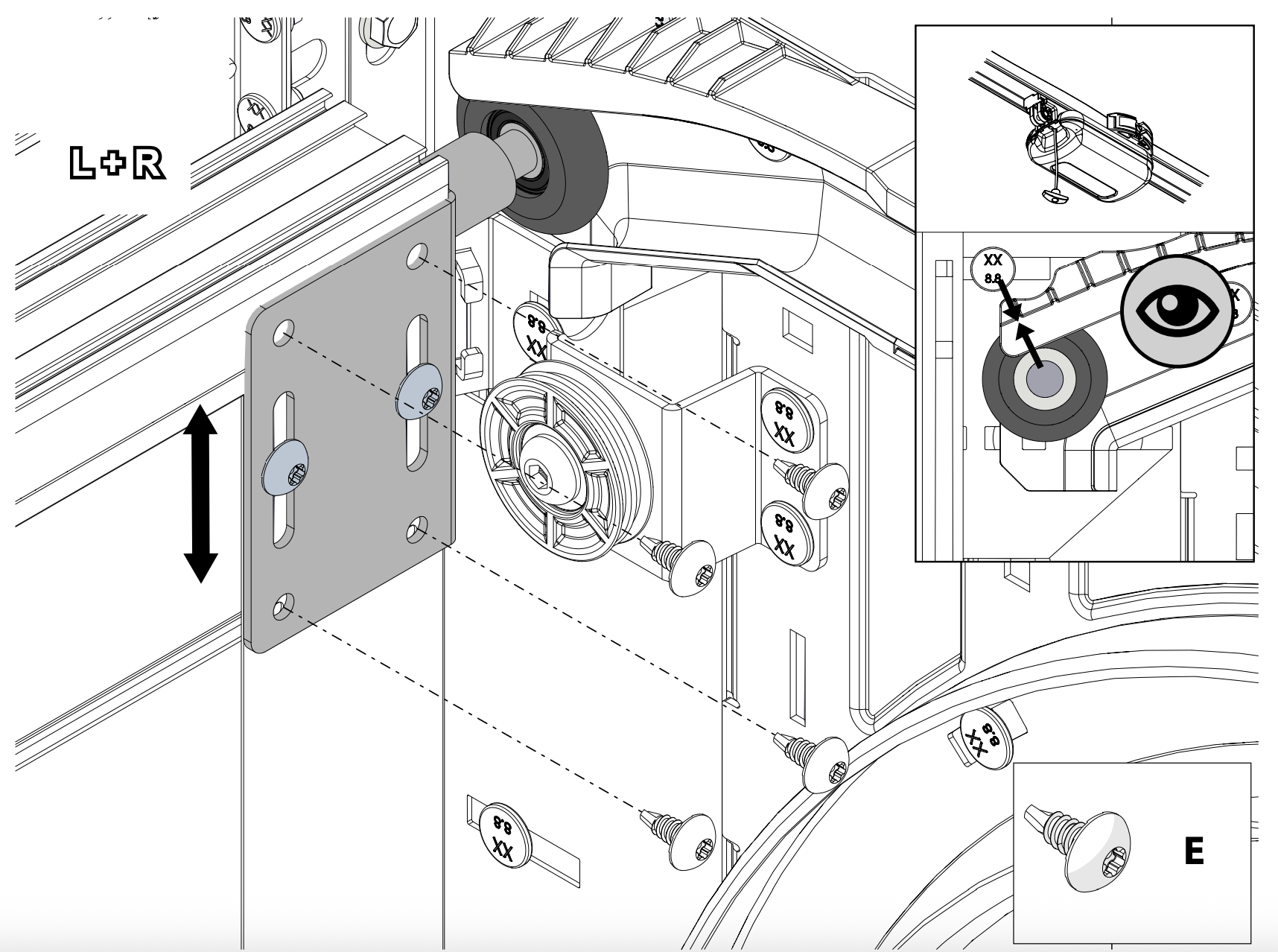

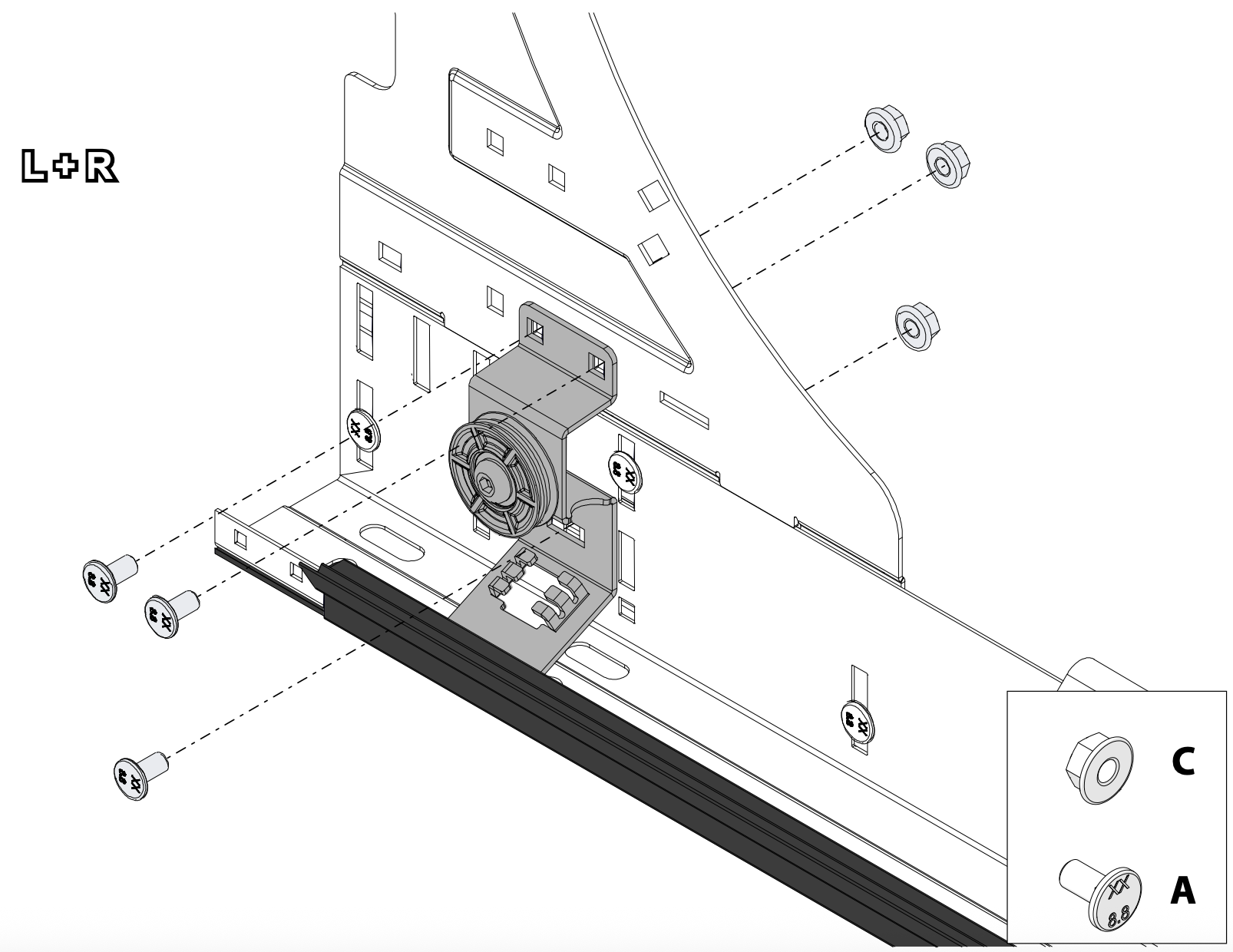

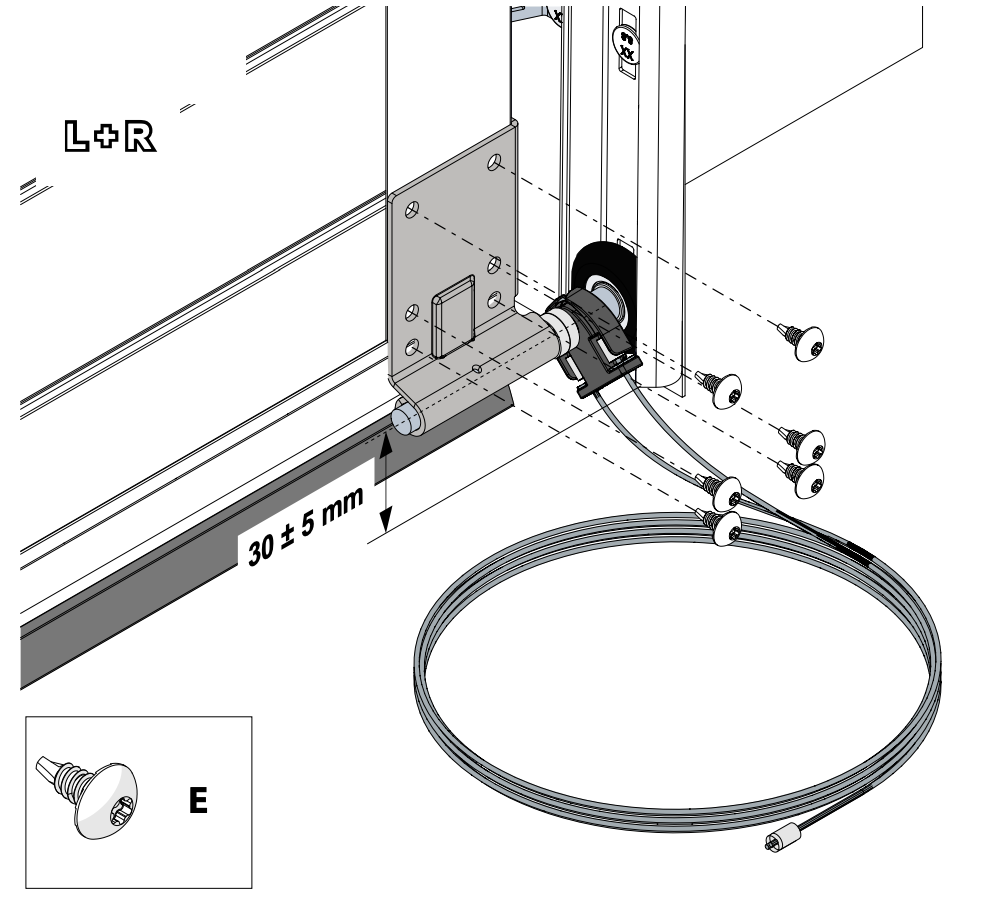

11. A felső kerék elhelyezése motoros kapu esetén

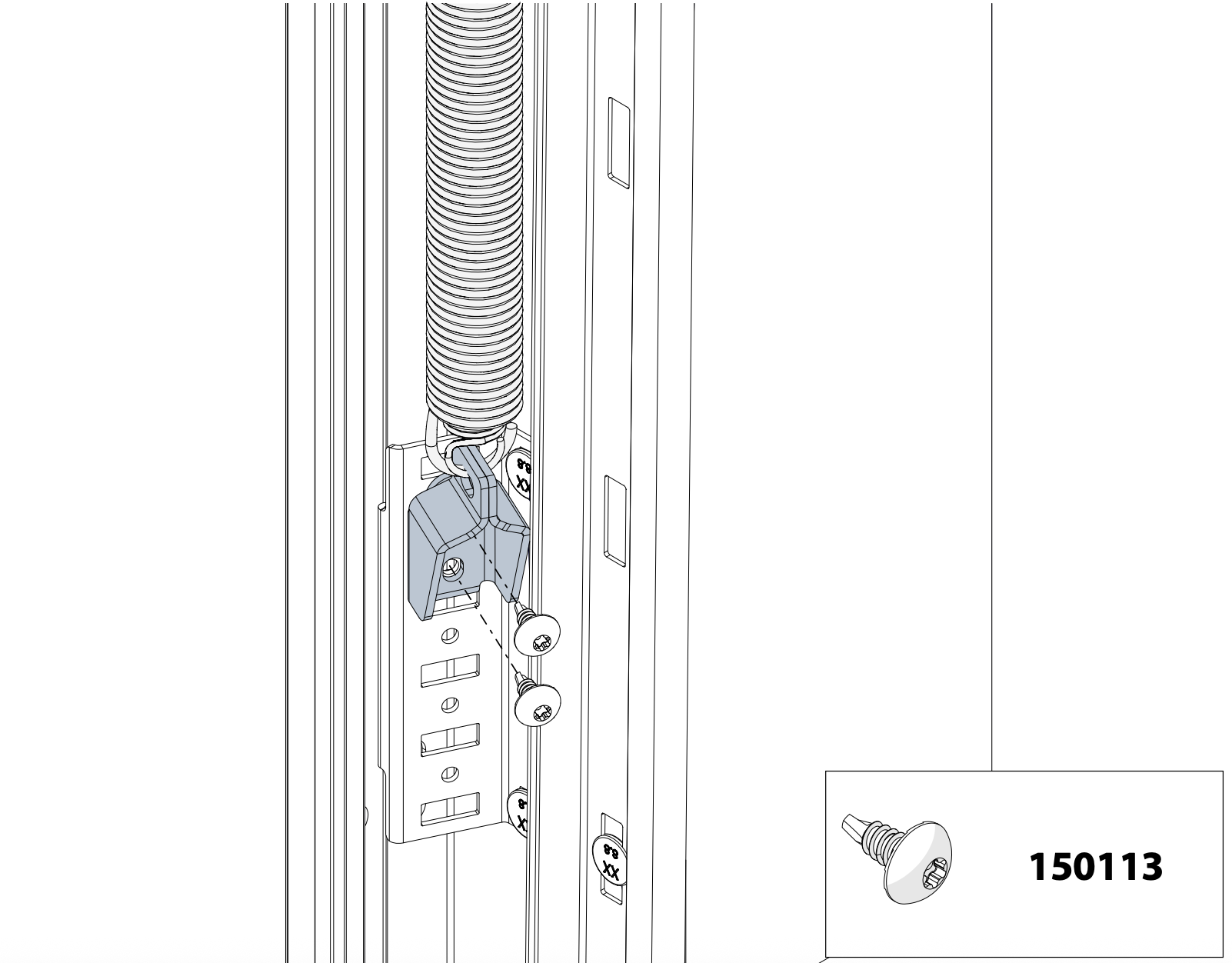

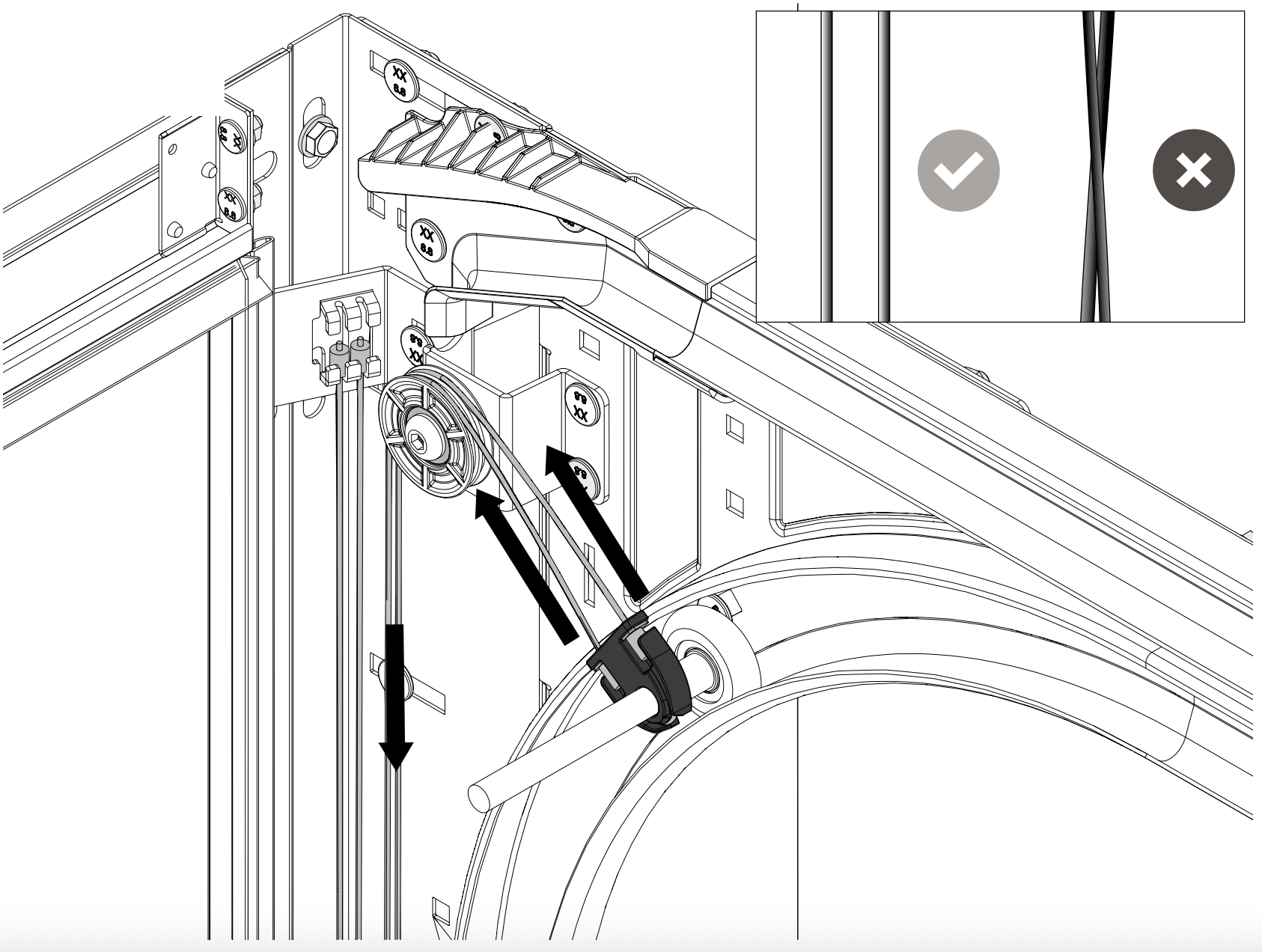

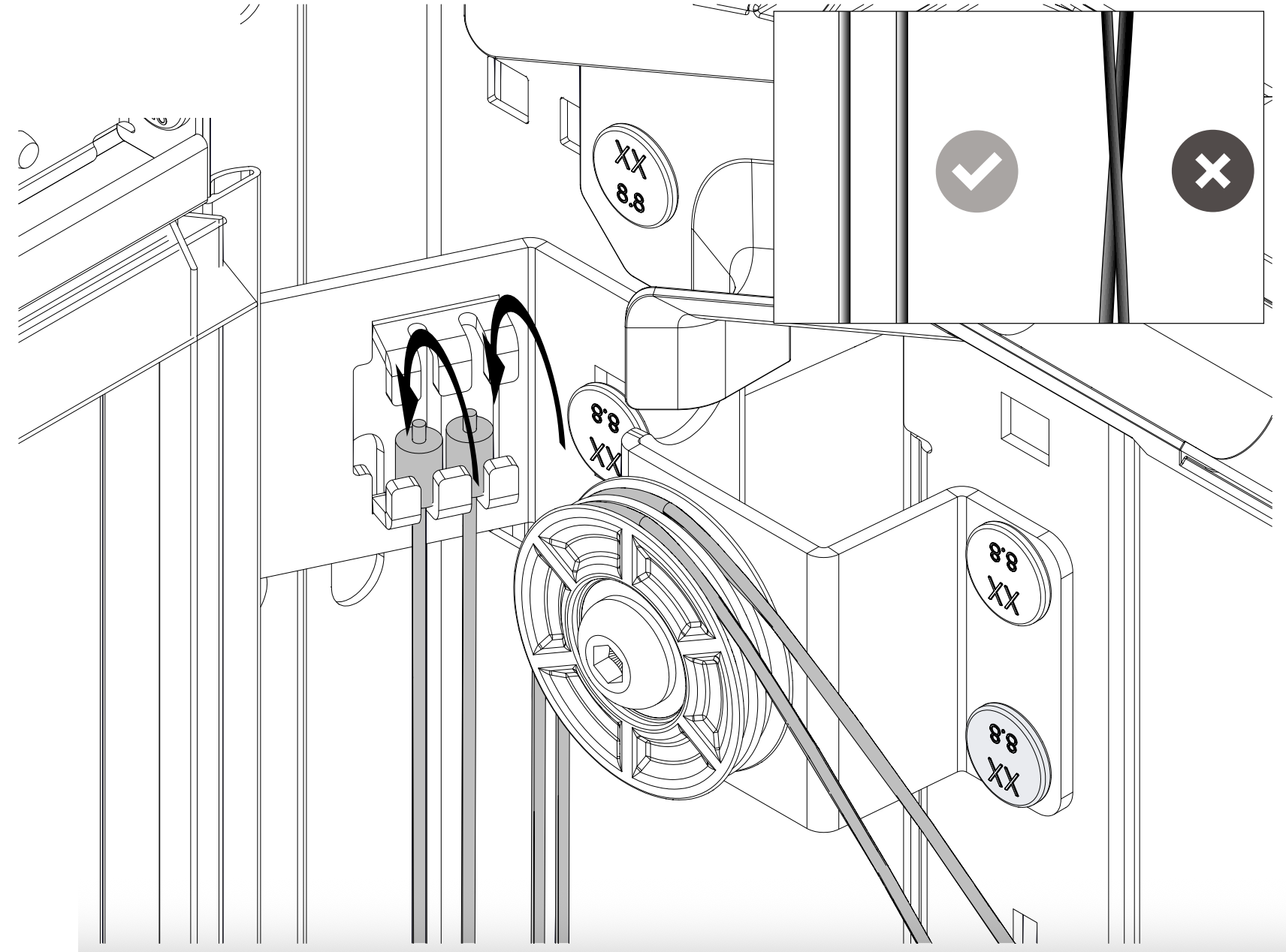

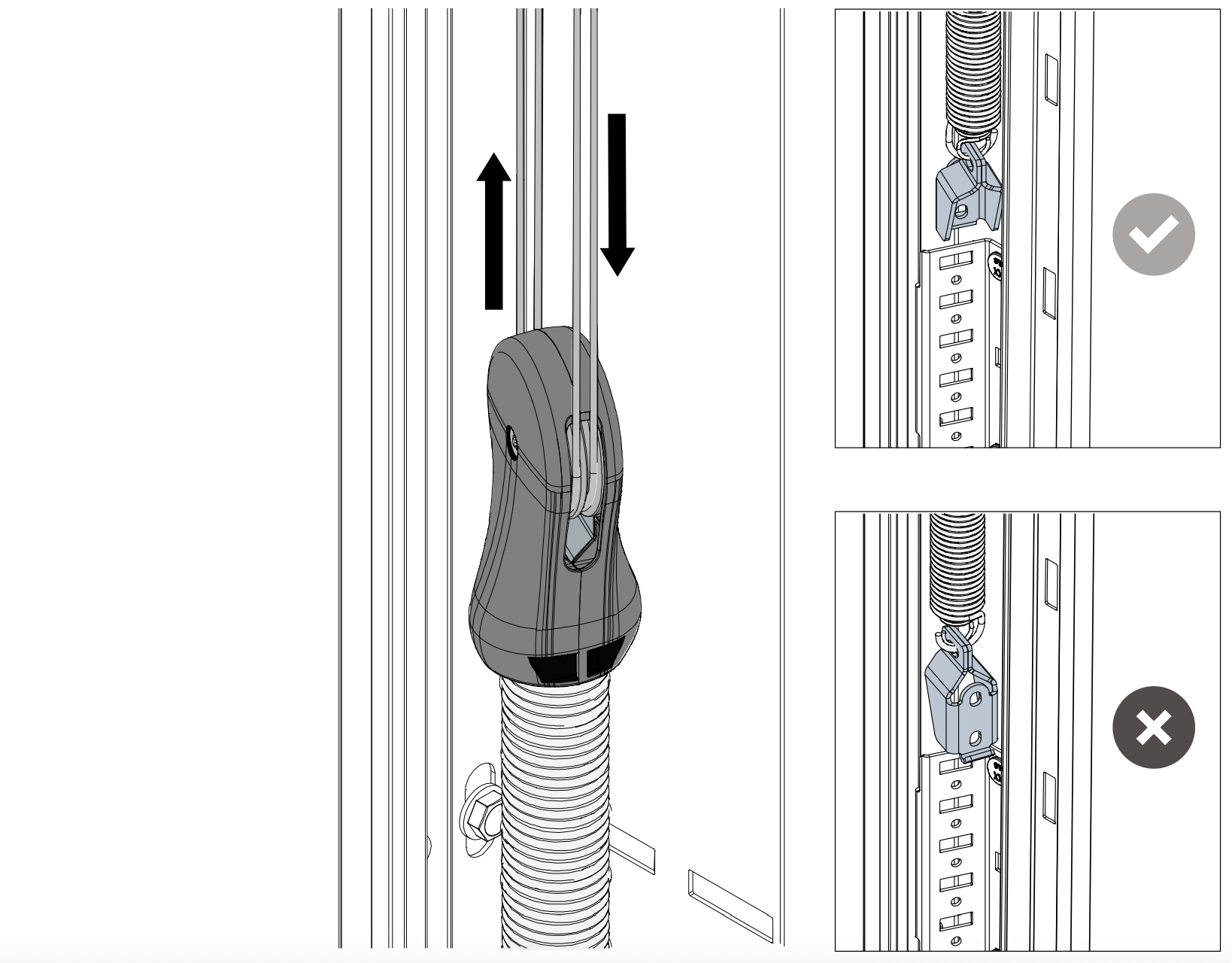

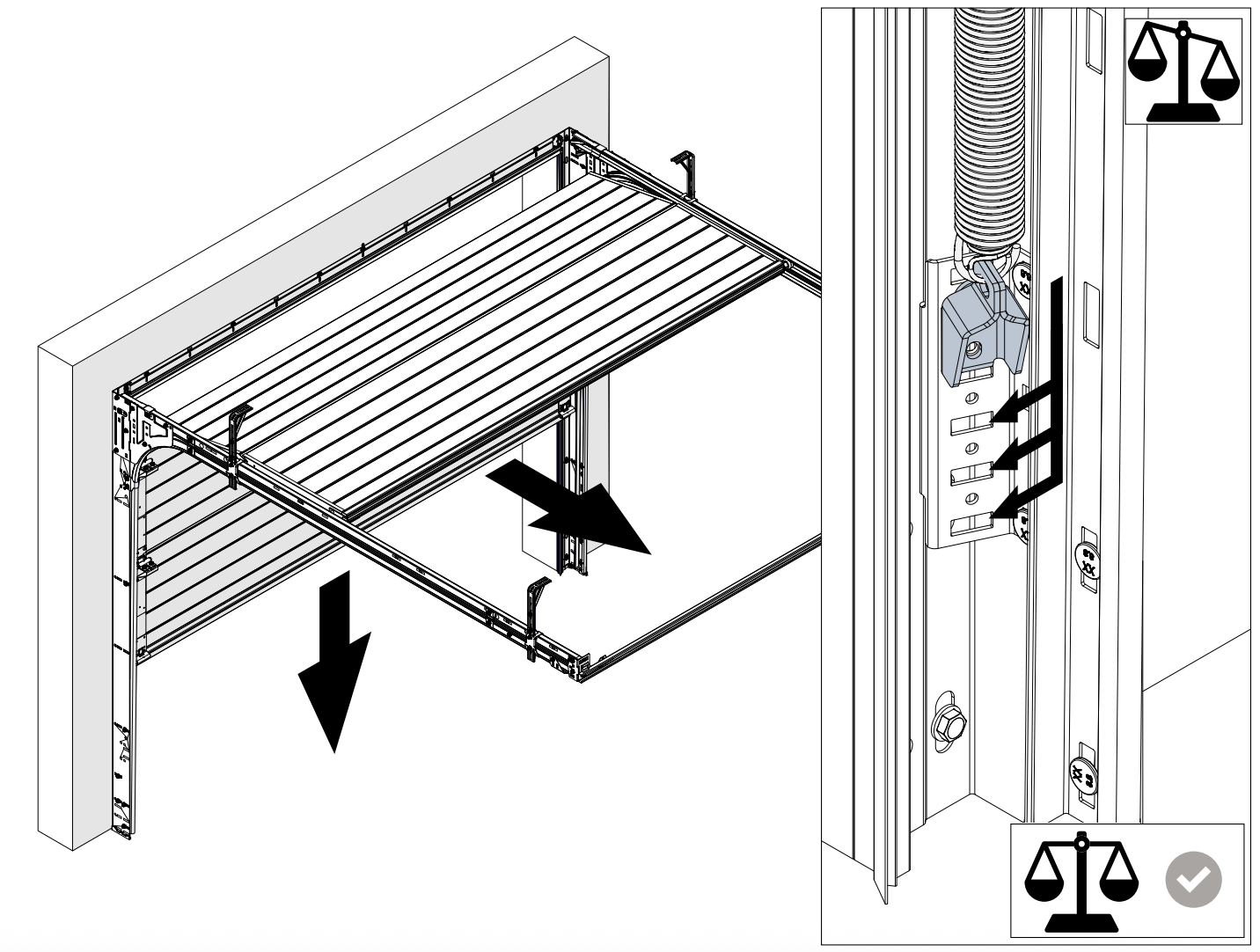

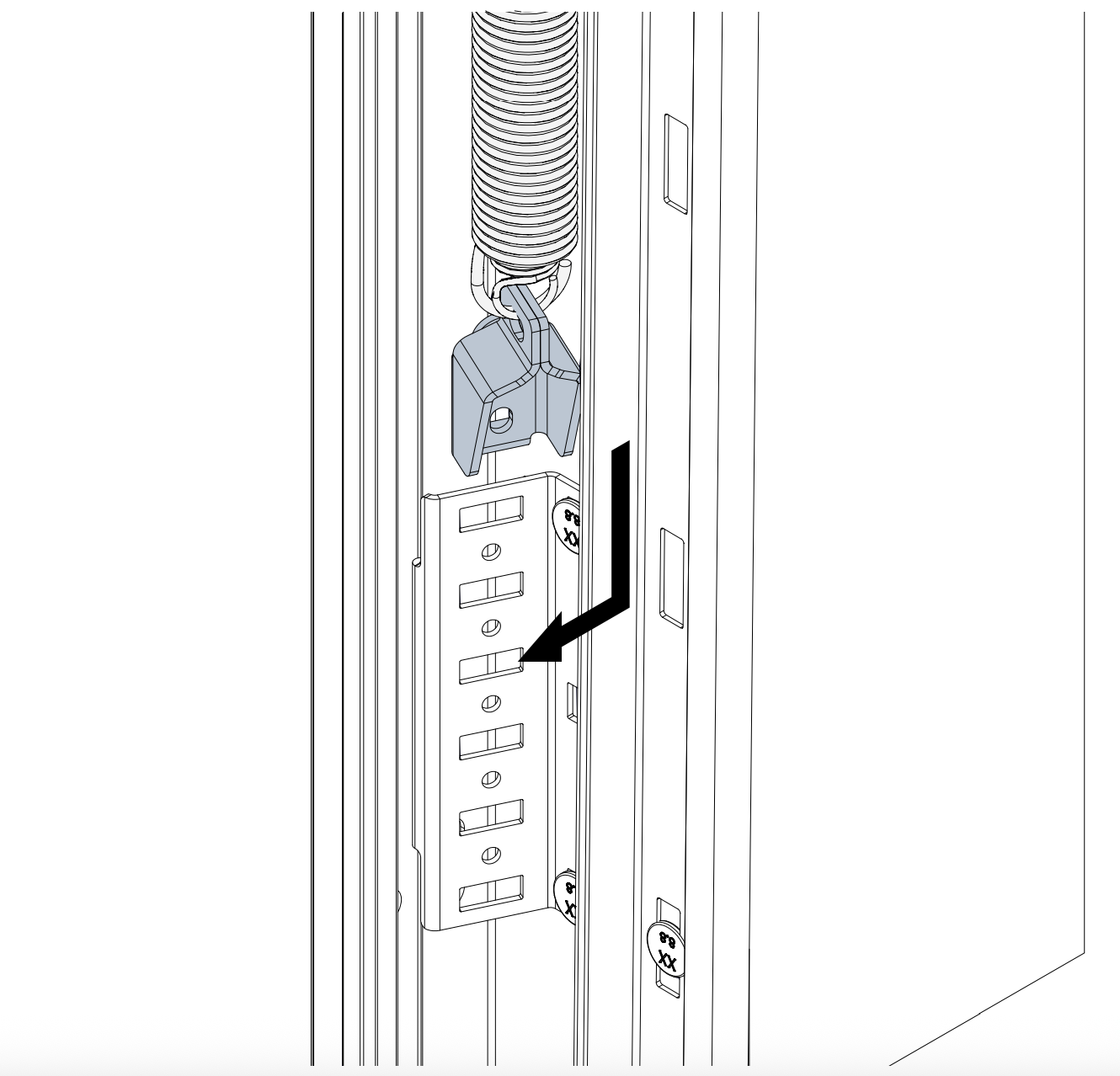

12. A vontatórugók elhelyezése és beállítása

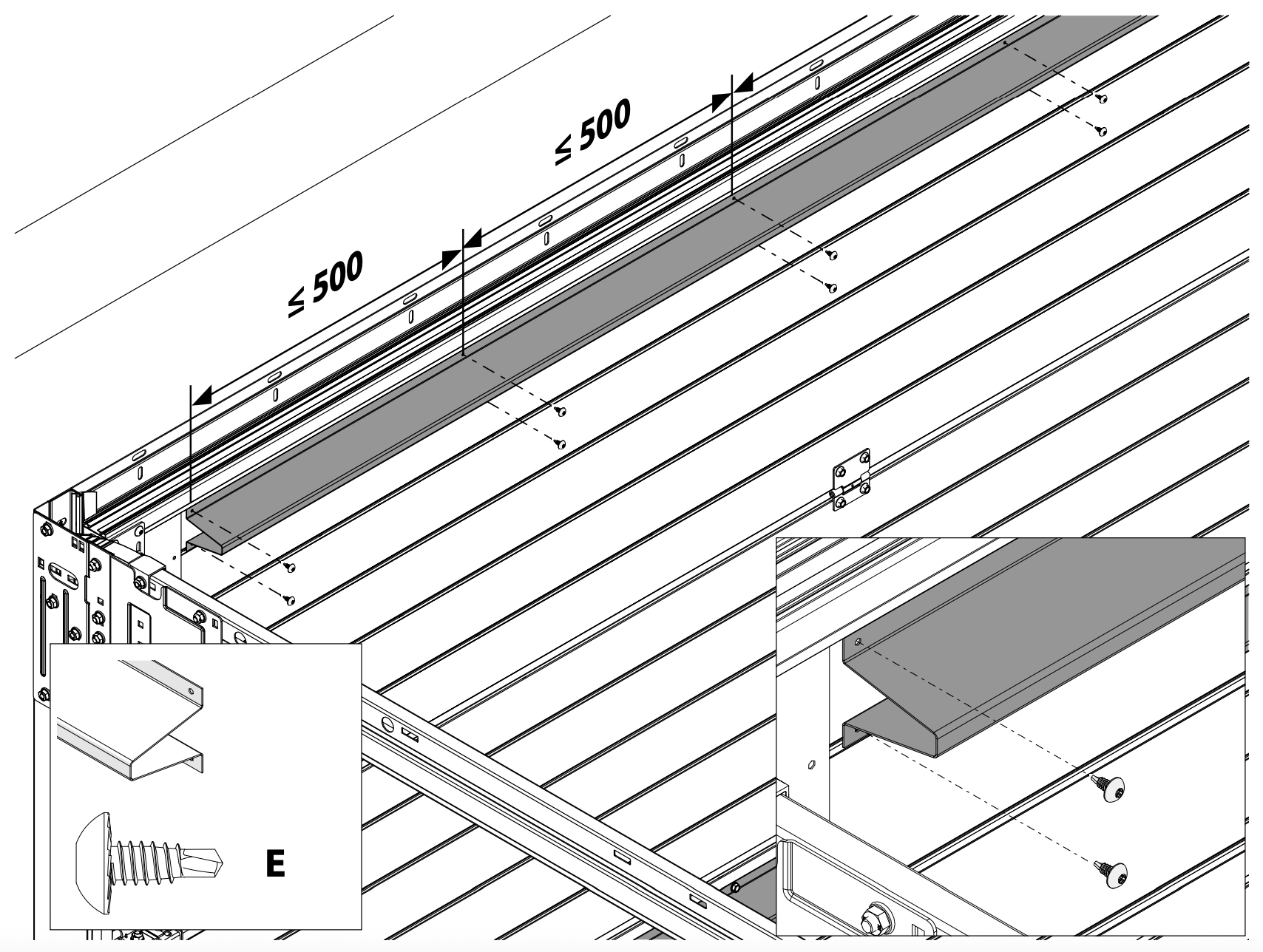

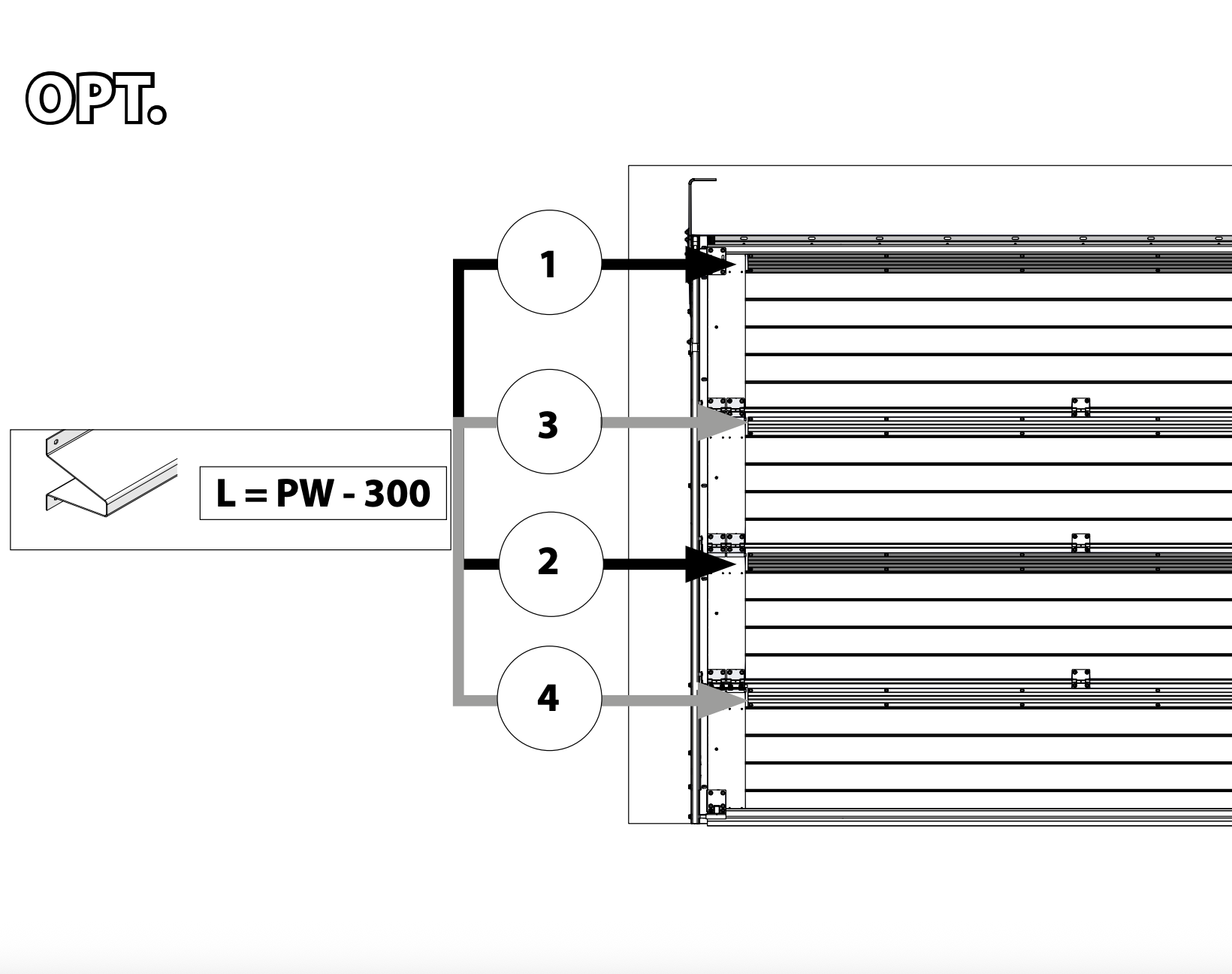

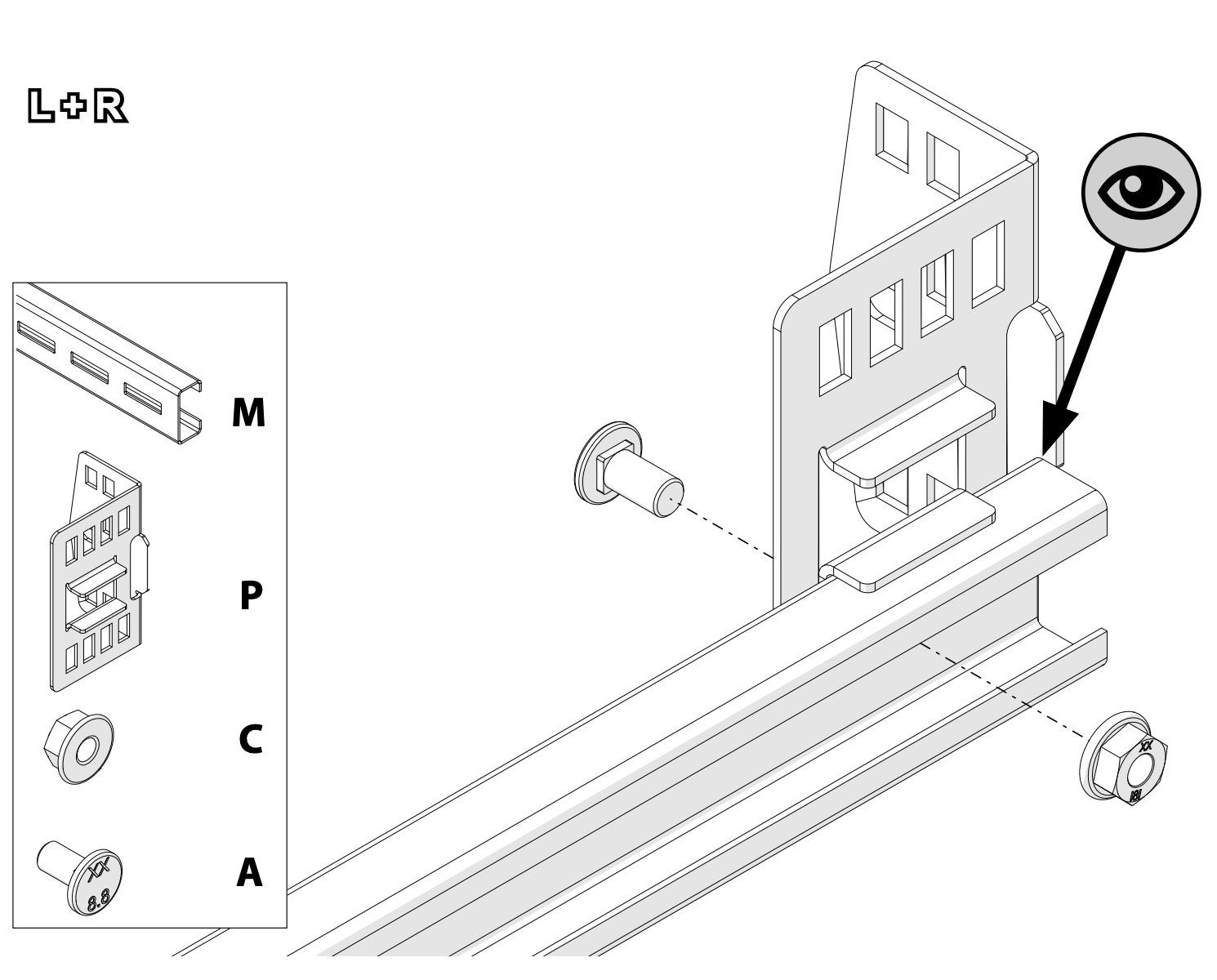

13. A merevítésekkel ellátott kapu esetében a merevítéseket a következő sorrendben kell felszerelni (a mellékelt merevítések számának megfelelően)

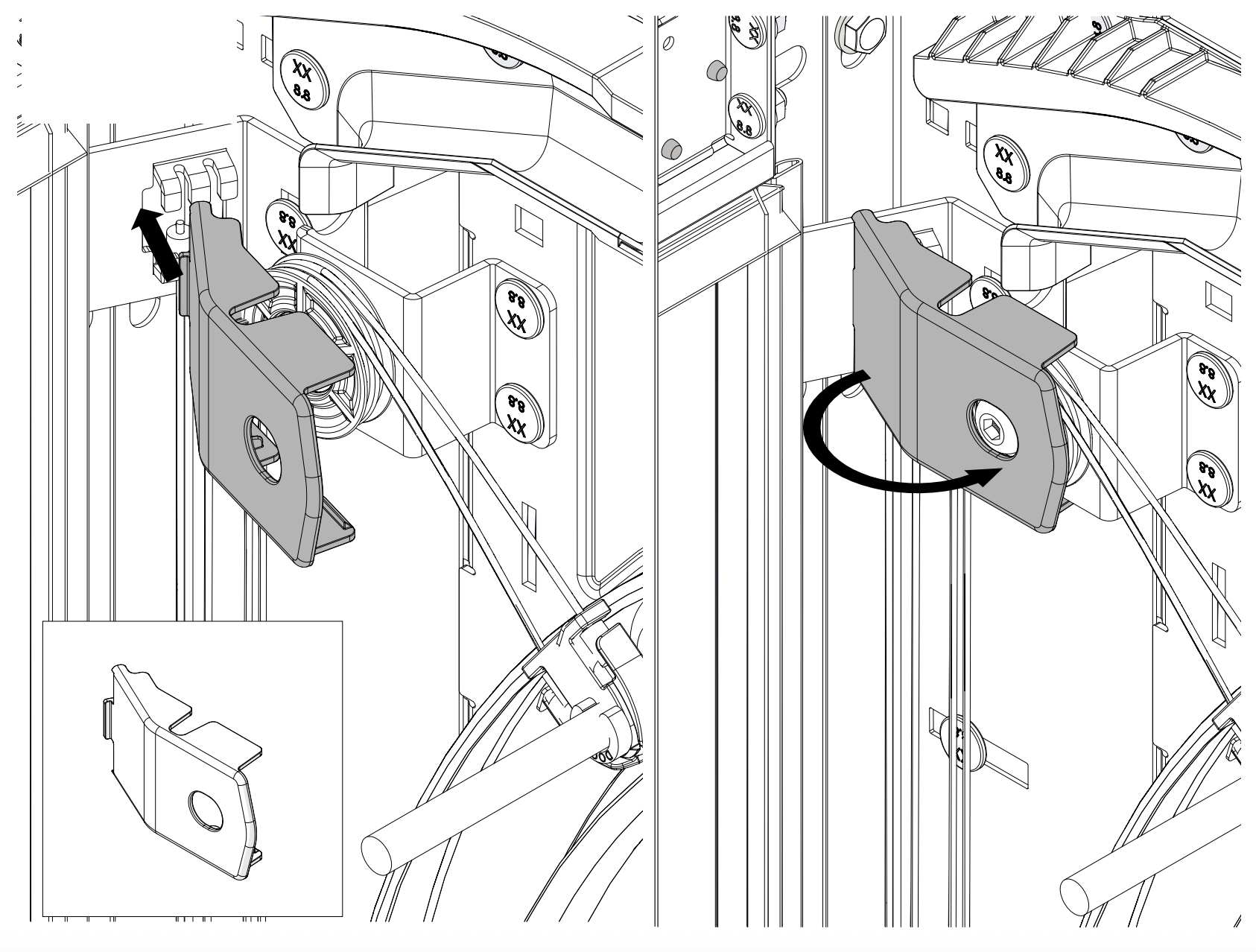

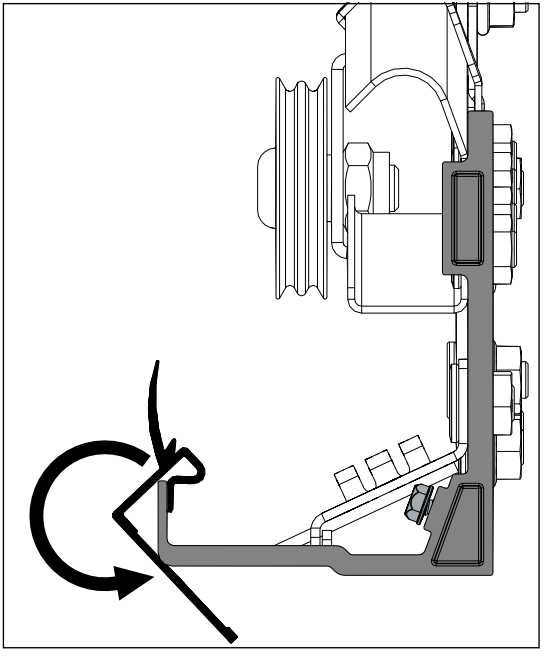

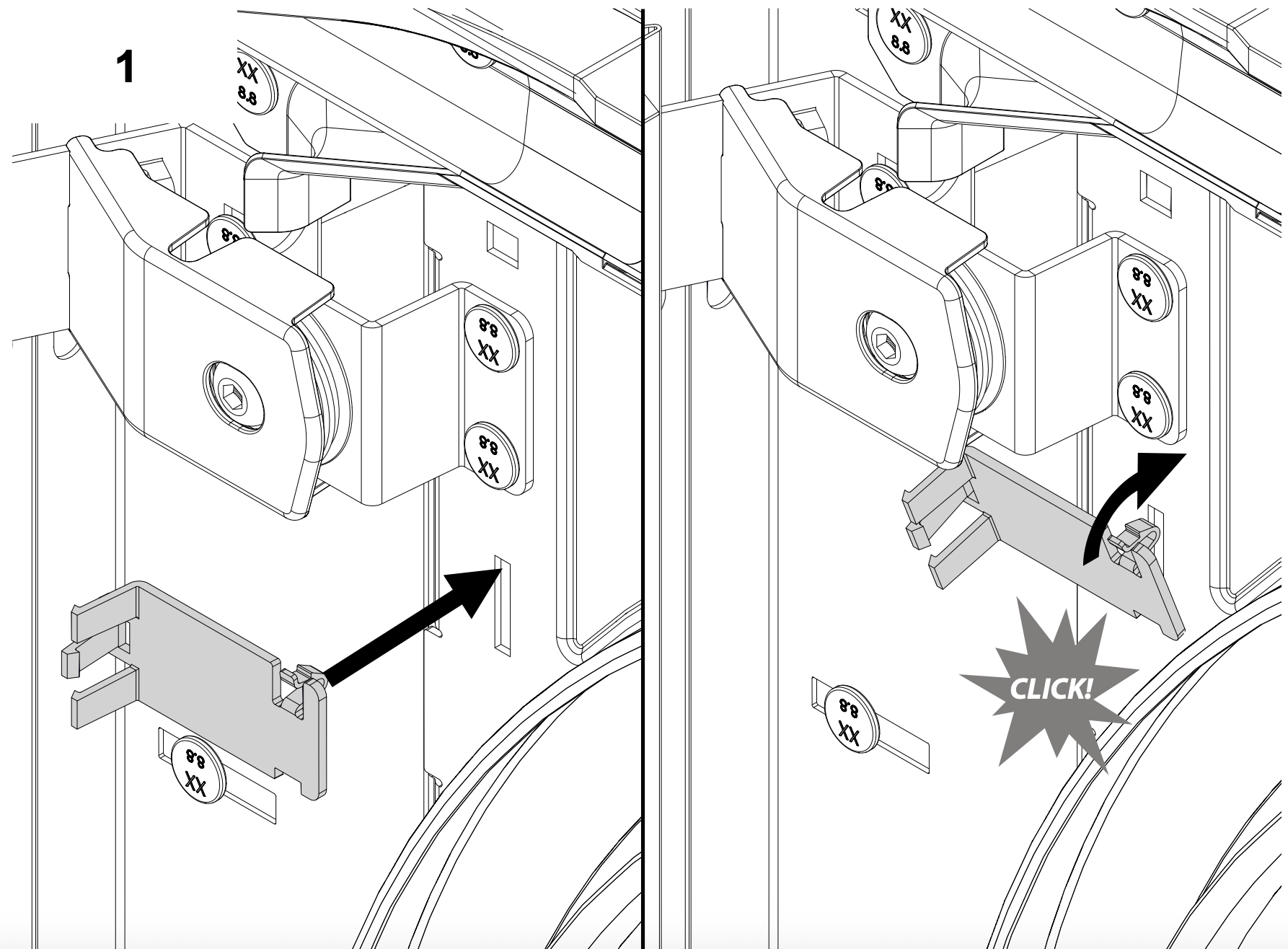

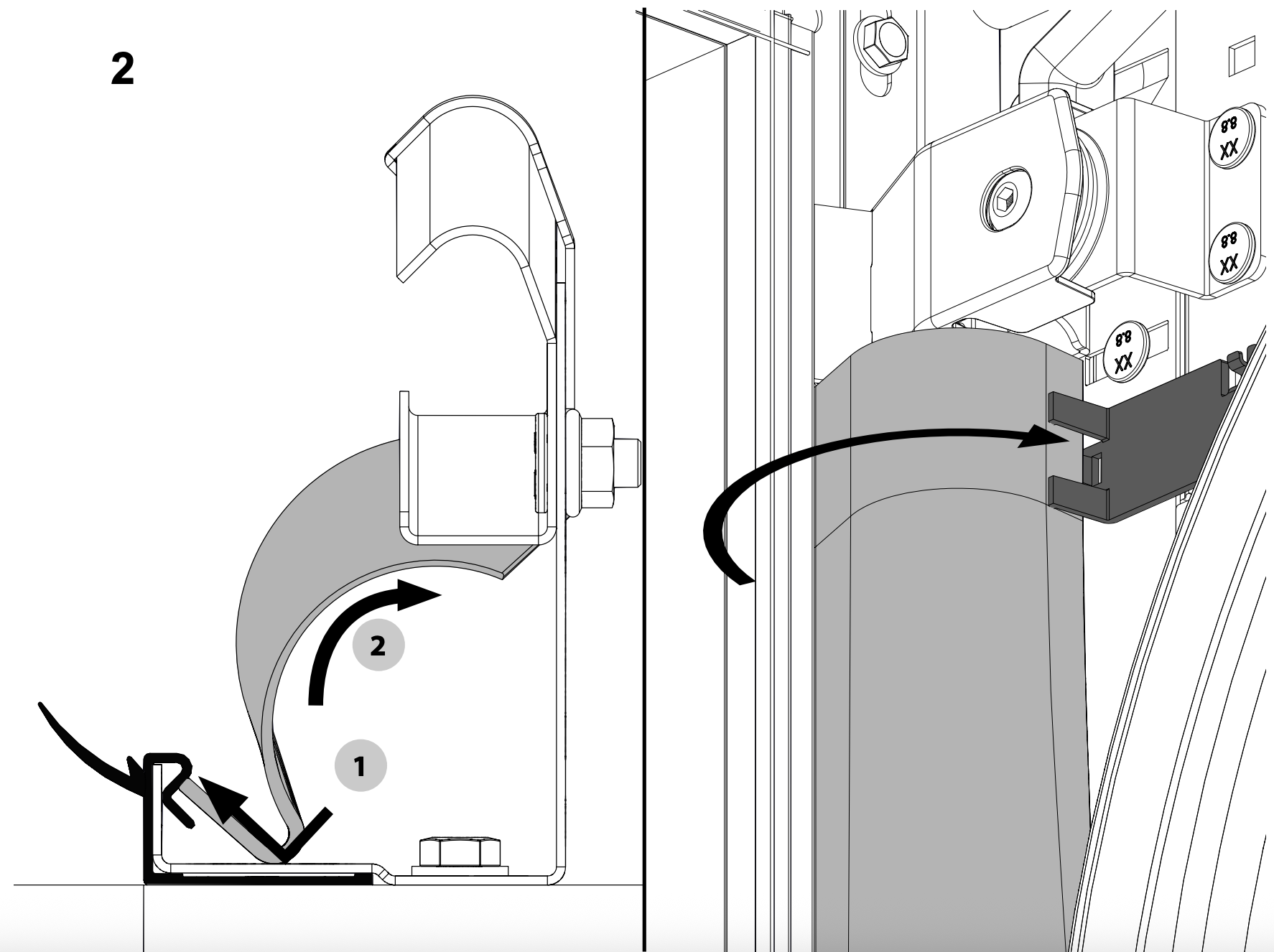

14. A vonórugófedéllel ellátott kapuk esetében kövesse a következő utasításokat.


15. A működtetőelem beszereléséhez kövesse az adott működtetőelemre vonatkozó beszerelési utasításokat.
16. Gratulálunk! Sikeresen befejezte a telepítést.
17. De ne feledkezzen meg a rendszeres karbantartásról sem. Hat-tizenkét havonta kenésre van szükség:
    - szerelvények (fém vezetősínek) - használjon száraz kenőanyagot PTFE-vel, ezt ITT vásárolhatja meg.
    - minden mozgó alkatrész (kerekek és zsanérok) - használjon PTFE-s száraz kenőanyagot, amelyet ITT vásárolhat meg, vagy fehér vazelint, amelyet ITT vásárolhat meg.
    - tömítések - használjon szilikonolajat a gumitömítések újjáélesztéséhez, ezt ITT vásárolhatja meg.
