Mérési és telepítési útmutató

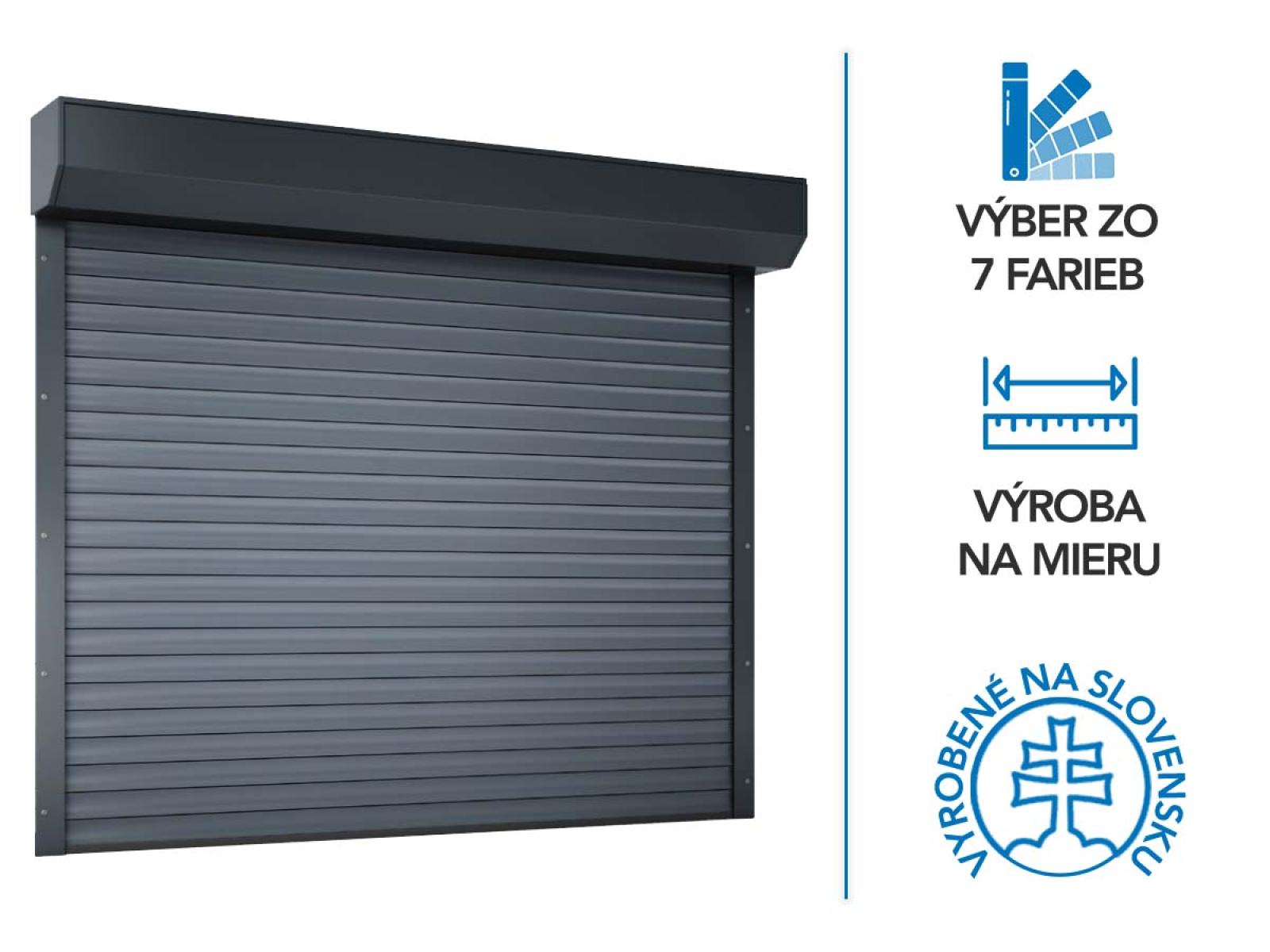

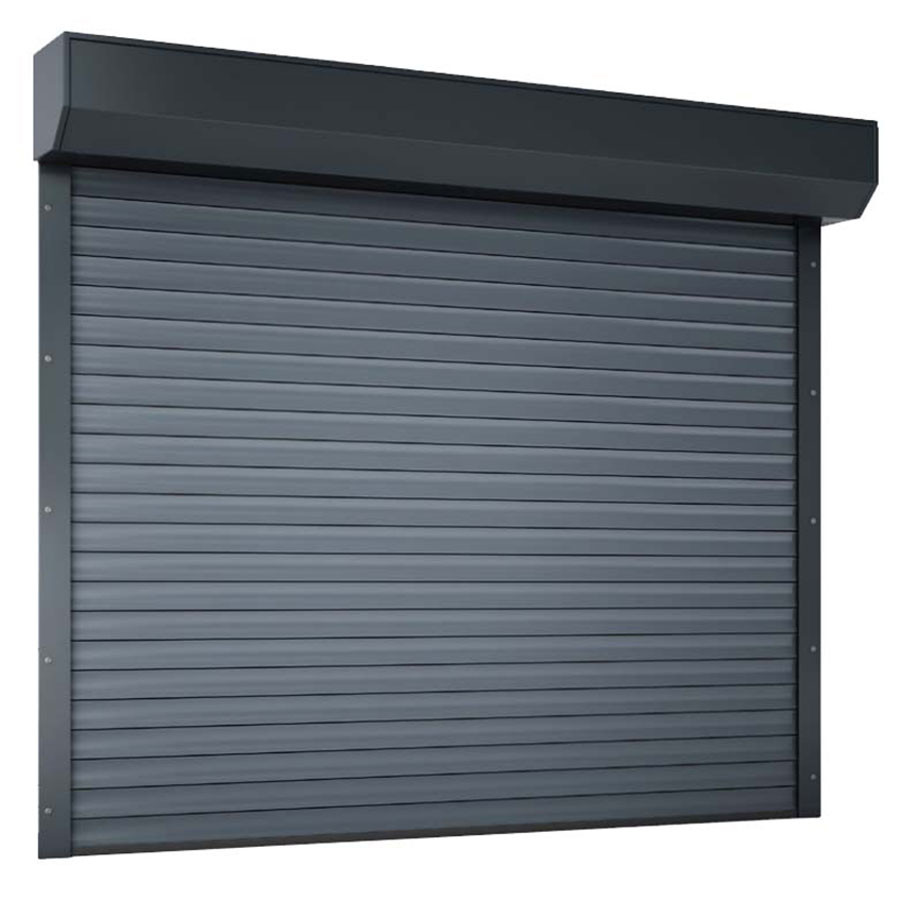

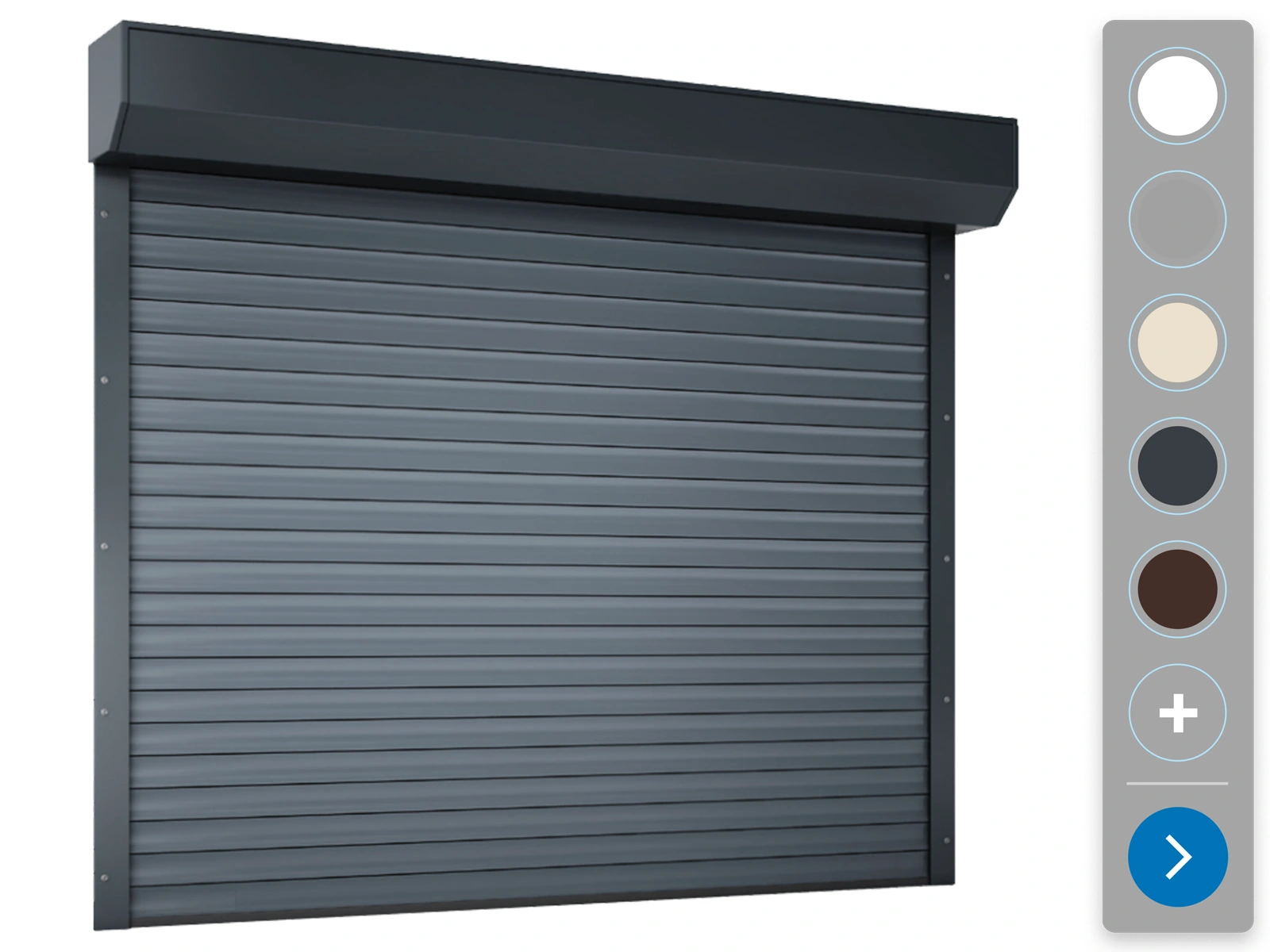

Az ETILA ROLLO garázskapu olyan helyekre készült, ahol nincs lehetőség szekcionált garázskapuk telepítésére a helyhiány miatt, vagy ahol az automatizálás olyan szárnyas garázskapuknál nem megoldható. A kapu szerkezete lehetővé teszi, hogy a nyílás elé, a nyílás mögé, valamint közvetlenül a nyílásba telepítsék. A szerkezet alumínium vezetősínekből, valamint alumínium tokból és lamellákból áll, amelyekben egy 230V-os csőmotor található. A motor vészoldó karral van ellátva, amely lehetővé teszi a kapu nyitását és zárását áramszünet vagy motorhiba esetén.

FIGYELEM! A vészoldó kar kizárólag áramszünet esetén történő nyitásra szolgál. Nem alkalmas napi rendszerességű nyitásra.

A LIFE vezérléssel ellátott kapuknál lehetőség van fotocellák, villogó fények és egyéb perifériák beszerelésére.

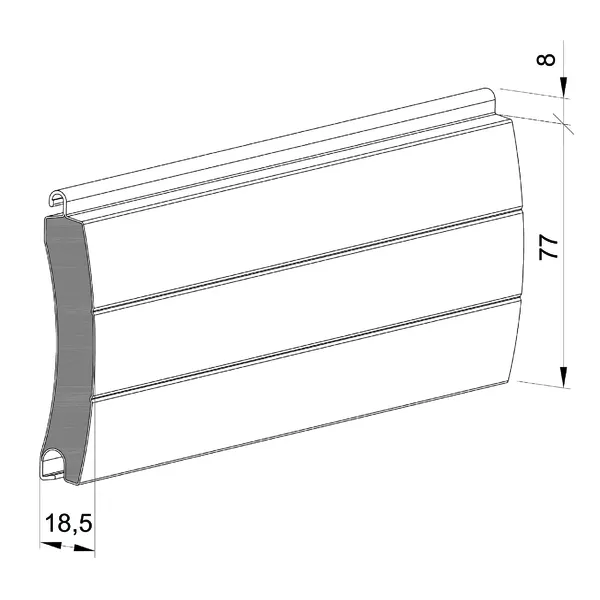

PA77 lamella

A lamella burkolata extrudált alumíniumból készül, amelyet festékszórással vagy laminált fóliával (renolit) borítanak. A lamella magja nagy sűrűségű PUR habbal van kitöltve, ami növeli a hajlítószilárdságát, és egyúttal kiváló hőszigetelő tulajdonságokkal ruházza fel.

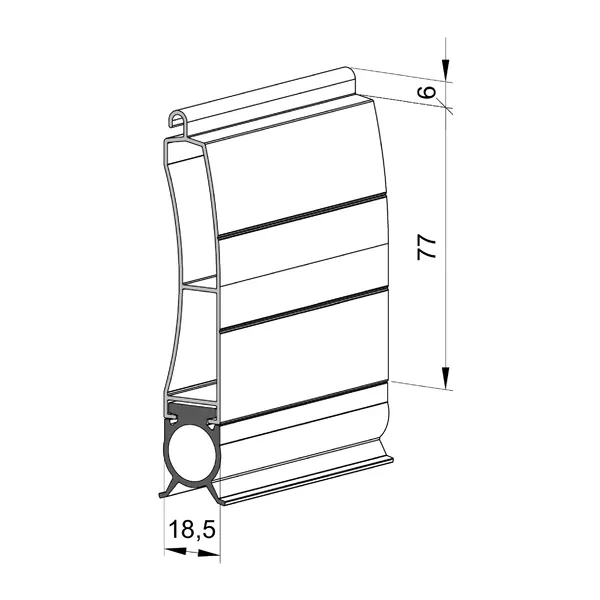

Lamella alsó lezárása

A rolós garázskapu lamellái a formájuknak és a felhasznált anyagoknak köszönhetően különösen szilárdak. Ahhoz, hogy megvédjék értékeit és a meleget, megfelelő lezárás szükséges. A lezárás egy fekete alumínium profilt és egy gumitömítést tartalmaz. Formájának és méretének köszönhetően képes pontosan követni a padló kisebb egyenetlenségeit.

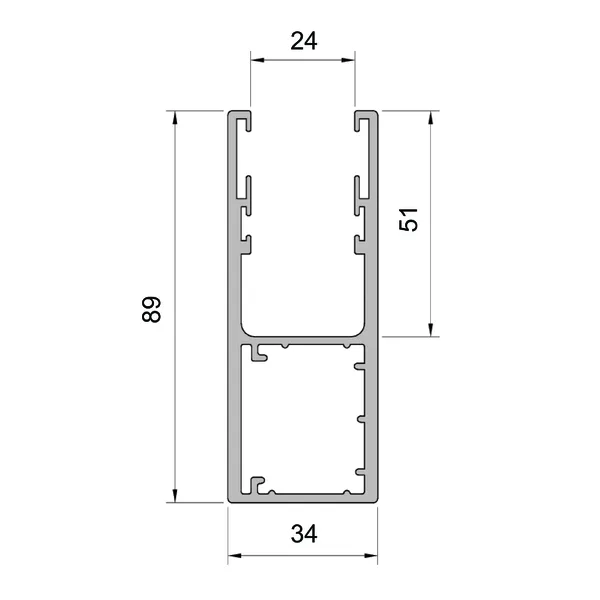

Vezetősín

A vezetősín korlátozza a lamellák oldalirányú mozgását. Az is fontos, hogy a szélesség megfelelő legyen, hogy a páncélzat kisebb hajlításai esetén ne csúszhasson ki a vezetősínekből. A rászerelt csúszócsíkok és sörtés tömítés biztosítják a sima működést és a vezetősín zártságát, így megakadályozva a hőveszteséget.



300 mm-es tok 2400 mm magasságú kapukhoz

A legfeljebb 2400 mm magas, általános privát kapuk 300 mm magas tokkal vannak felszerelve. A tok két részből álló alumínium lemezből készül, és a szerviz- és karbantartási munkálatokhoz az ellenőrző fedél (elülső lemez) levehető.

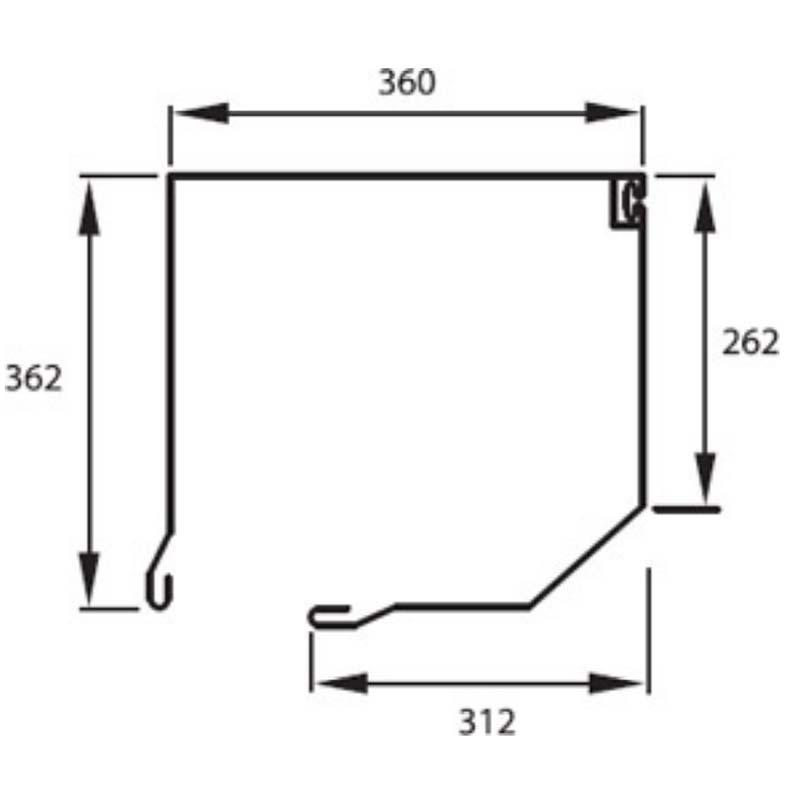

360 mm-es tok 2400 mm-nél magasabb kapukhoz

A 2400 mm-nél magasabb rolós garázskapuk 360 mm magas tokkal vannak felszerelve. A tok két részből álló alumínium lemezből készül, és a szerviz- és karbantartási munkálatokhoz az ellenőrző fedél (elülső lemez) levehető.

A rolós garázskaput szellőző lamellákkal vagy ablakkal ellátott lamellákkal is felszerelheti. A szellőző vagy ablakkal ellátott lamellák mennyiségének, kombinációjának és elhelyezésének szabad választási lehetősége miatt ezt az opciót nem tudjuk a webáruházban kínálni. Ha szellőző vagy ablakkal ellátott lamellákkal kívánja ellátni a kaput, vagy bármilyen kérdése van, kérjük, lépjen kapcsolatba velünk az szia@etila.hu címen.
